Configuration de la page d'accueil

1. Sélectionner le bouton Menu.


   RXA0110781-UN-09SEP10

   Bouton Menu de l'accoudoir CommandARM™ → Touche programmable Gestionnaire de mise en page

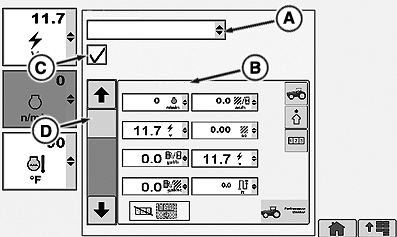

   RXA0116818-UN-05MAY11

   Gestionnaire de mise en page - Sélectionner la page d'accueil

   A - Liste déroulante de zone

   B - Nom de page

   C - Y compris la case à cocher du cycle de page d'accueil

   D - Liste déroulante

---




2. Sélectionner la touche programmable Gestionnaire de mise en page.

3. Le gestionnaire de mise en page s'ouvre dans la page d'accueil utilisée en dernier.

4. Sélectionner la liste déroulante de zone (A) pour afficher les options dont trois options de page et 10 options de touche programmable.

   ↑	Accueil Page 1
   	Accueil Page 2
   	Accueil Page 3
   	Touche programmable A
   	Touche programmable B
   	Touche programmable C
   	Touche programmable D
   	Touche programmable E
   	Touche programmable F
   	Touche programmable G
   	Touche programmable H
   	Touche programmable I
   ↓	Touche programmable J

5. Cocher la case à cocher du cycle de page d'accueil (C) pour que la page désirée s'affiche.

6. Pour afficher les pages d'accueil une fois qu'elles ont été enregistrées dans le cycle de pages d'accueil, sélectionner la touche page d'accueil sur l'accoudoir CommandARM™ pour afficher la page d'accueil 1. Chaque nouvelle pression permet de passer à la page d'accueil suivante, 1, 2 ou 3.

7. Ouvrir la liste déroulante (D) pour sélectionner les pages ou touches programmables disponibles pour la configuration du tracteur.

   NOTE: Le nom de la page (B) figure en haut de la page. Toutes les pages ne sont pas identifiées par un nom spécifique.

8. Pour supprimer une page dans le gestionnaire de mise en page, supprimer la marque dans la case à cocher (C). Lorsque la case n'est plus cochée, la page d'accueil n'est plus affichée dans le gestionnaire de mise en page.

9. Les 10 touches programmables peuvent également être programmées avec les options de touche programmable disponibles pour chacune. La touche programmable sélectionnée apparaît ensuite sur la page d'accueil sélectionnée.

La page d'accueil par défaut peut être configurée pour surveiller un certain nombre de fonctions en cours du tracteur (A) normalement surveillées dans la zone gauche.

RXA0110781-UN-09SEP10

Bouton Menu de l'accoudoir CommandARM™ → Touche programmable Gestionnaire de mise en page

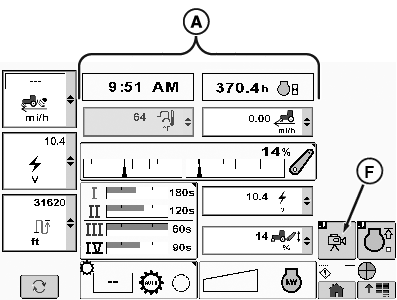

RXA0107757-UN-16SEP10

Page d'accueil par défaut

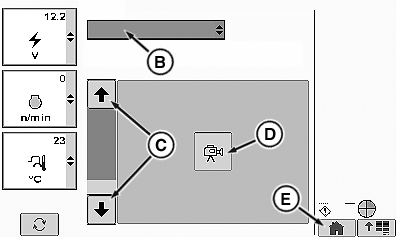

RXA0110932-UN-16SEP10

Addition de la touche programmable vidéo

A - Fonctions du tracteur

B - Liste déroulante de zone

C - Défilement avant/arrière

D - Touche programmable (Vidéo)

E - Accueil

F - Touche programmable (Vidéo)

NOTE: Les mises en page de touche programmable sont seulement visibles sur les pages d'accueil qui reconnaissent les touches programmables reconfigurables.

Pour ajouter une touche programmable configurable à la page d'accueil:

1. Sélectionner le bouton Menu.

2. Sélectionner la touche programmable Gestionnaire de mise en page.

3. Sélectionner la zone de liste déroulante (B).

4. Sélectionner la touche programmable A à J souhaitée (la touche programmable E dans cet exemple).

5. Laisser défiler la liste jusqu'à la touche programmable configurable (D) avec les flèches de montée/descente (C).

6. Sélectionner la touche programmable Accueil (E) en bas de la zone droite.

7. La touche programmable sélectionnée (F) est alors ajoutée dans la zone droite de la page d'accueil.
