Configuration des distributeurs auxiliaires sur CommandCenter™ - Mode de fonction

RXA0117610-UN-10JUN11

Bouton Menu de l'accoudoir CommandARM → Touche programmable Distributeur auxiliaire → Touche programmable Réglages avancés

RXA0102101-UN-19MAY09

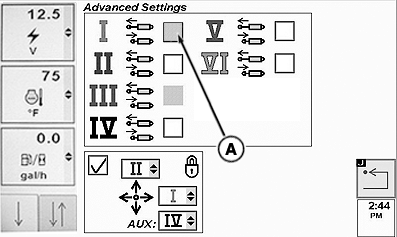

Page avancée des distributeurs auxiliaires

RXA0102614-UN-06MAY09

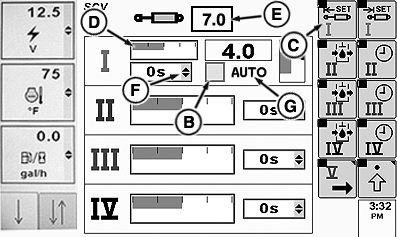

Page des distributeurs auxiliaires

RXA0102615-UN-06MAY09

A - Case à cocher de mode indépendant

B - Case à cocher de mode de fonction

C - Touche programmable Réglage extension

D - Graphique à barres de débit du verrouillage

E - Champ du débit du verrouillage

F - Liste déroulante Temporisation du verrouillage

G - Indicateur d'état de fonction (fonctionnement normal)

H - Indicateur d'état de fonction (défaillance identifiée)

I - Indicateur d'état de fonction (désactivé)

NOTE: Pour utiliser le mode de fonction, brancher l'équipement sur le tracteur. Lorsqu'ils sont raccordés par l'intermédiaire du bus CAN ou du connecteur d'équipement, les distributeurs auxiliaires passent automatiquement en mode de fonction. La page des distributeurs auxiliaires avec l'option du mode de fonction s'affiche pour les distributeurs auxiliaires sélectionnés. Sur la page avancée, la case à cocher de mode indépendant (A) du distributeur auxiliaire correspondant apparaît en gris.

Les modes de fonction disponibles sont les suivants:

• Contrôle de position TouchSet
• Commande AccuDepth
• Commande de raclage laser
• Commande ISOBUS

1. Raccorder l'équipement au tracteur.

2. Sélectionner le bouton Menu.

3. Sélectionner la touche programmable Distributeur auxiliaire.

4. Sélectionner la touche programmable Réglages avancés.

5. Sélectionner la touche programmable Réglage extension (C) pour accéder au graphique à barres (D). Appuyer sur le bouton Confirmer pour mettre en surbrillance. Tourner la molette pour régler le débit, puis appuyer de nouveau sur le bouton Confirmer.

   NOTE: Le graphique à barre représente le débit de verrouillage. La valeur du débit de verrouillage est affichées dans la case (E).

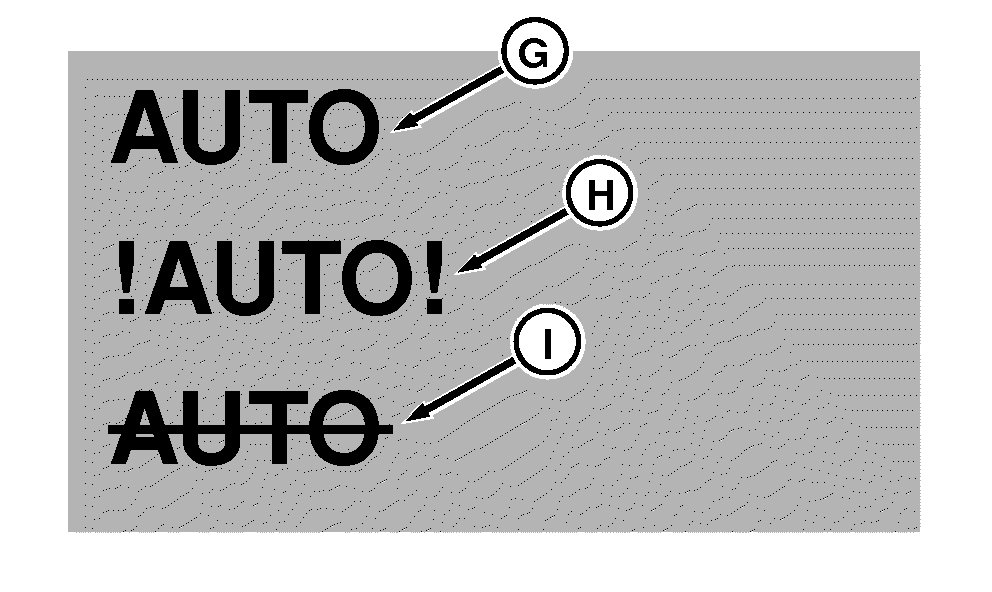

   AUTO (G) indique un fonctionnement est normal de la fonction. !AUTO! (H) signale une défaillance et le mode “AUTO” ne fonctionne pas. AUTO barré (I) indique que la fonction n'est pas active.

   NOTE: La liste déroulante Temporisation du verrouillage (F) ne peut être réglée que si la case de mode de fonction (B) n'est pas cochée. Voir Configuration des distributeurs auxiliaires sur CommandCenter™ - Mode standard. Si la case de mode de fonction est cochée, la temporisation du verrouillage ne peut pas être réglée. Sélectionner le mode standard pendant le réglage de la temporisation du verrouillage.

6. Pour régler le verrouillage, tourner la molette de navigation pour cocher la case (B) à gauche de AUTO (G), puis appuyer sur le bouton de confirmation. AUTO est barré, la case n'est pas cochée.
