Configuration des distributeurs auxiliaires sur CommandCenter™ - Mode indépendant

RXA0117610-UN-10JUN11

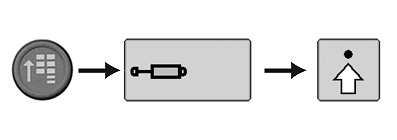

Bouton Menu de l'accoudoir CommandARM → Touche programmable Distributeur auxiliaire → Touche programmable Réglages avancés

RXA0117124-UN-18MAY11

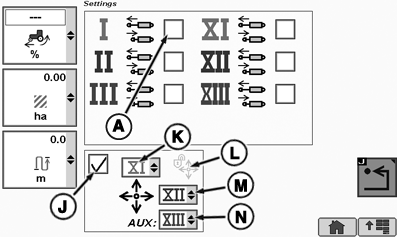

Page des réglages avancés de distributeur auxiliaire

RXA0107019-UN-04AUG10

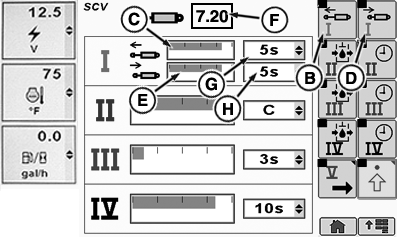

Page d'accueil Distributeur auxiliaire

RXA0101978-UN-08APR09

A - Case à cocher de mode indépendant

B - Touche programmable Extension

C - Graphique à barres de débit d'extension

D - Touche programmable Débit de rétraction

E - Graphique à barres de débit de rétraction

F - Champ du débit de verrouillage

G - Liste déroulante de temporisation du verrouillage d'extension

H - Liste déroulante de temporisation du verrouillage de rétraction

I - Sélections de temporisation du verrouillage

J - Case à cocher de la commande à levier unique

K - Liste déroulante de distributeur auxiliaire Avant/arrière

L - Cadenas (commande à levier unique)

M - Liste déroulante de distributeur de mouvement transversal

N - Liste déroulante de distributeur auxiliaire.

1. Sélectionner le bouton Menu.

2. Sélectionner la touche programmable Distributeur auxiliaire.

3. Sélectionner la touche programmable Réglages avancés.

4. Sur la page de réglages avancés, cocher la case de mode indépendant (A).

5. Le distributeur auxiliaire I a désormais un débit et des temps de verrouillage uniques sur la page d'accueil Distributeur auxiliaire. Ils sont ajustés en sélectionnant la touche programmable Extension (B), qui met en surbrillance le graphique à barres de débit d'extension (C). La sélection de la touche programmable Rétraction (D) met le graphique à barres du débit de rétraction (E) en surbrillance.

   NOTE: Le graphique à barres indique le débit. Le débit est affiché en incréments de 0,04, commençant à 0,04 et allant jusqu'à 10 dans le champ de débit de verrouillage (F).

6. Tourner la molette vers l'avant ou vers l'arrière et observer comment le curseur du graphique à barres correspondant se déplace respectivement vers la droite ou vers la gauche. La valeur dans le champ du débit de verrouillage augmente ou diminue en fonction du sens de rotation de la molette.

   NOTE: Le champ de la liste déroulante de temporisation du verrouillage (G pour l'extension ou H pour la rétraction) affiche la temporisation en incréments d'une seconde jusqu'à 10, puis par incréments de deux secondes: 12, 14, 16, 18 jusqu'à 20, puis 25, 30, 40, 50, 60, 90, 120, 180 secondes ou “C” pour un débit continu.

7. Naviguer jusqu'à la liste déroulante (G ou H) en utilisant la molette, puis presser sur le bouton Confirmer.

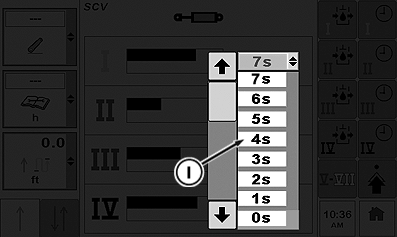

8. Lorsque la liste déroulante apparaît, tourner la molette jusqu'aux sélections de temporisation du verrouillage (I) et appuyer sur le bouton Confirmer.

9. La temporisation désirée apparaît dans la liste déroulante respective (G ou H).

Page de réglages avancés - Commande à levier unique

NOTE: Lorsque la commande à levier unique (J) est activée/désactivée, la temporisation du verrouillage des distributeurs auxiliaires correspondants est remis à zéro.

Lorsque la case de la commande à levier unique (J) est cochée, les distributeurs auxiliaires sont commandés par le levier unique. Dans le cas contraire, le distributeur auxiliaire est commandé par son propre levier. Les listes déroulantes de mouvement longitudinal (avant/arrière) (K), de mouvement transversal (gauche/droite) (M) et distributeurs auxiliaires (N) permettent de sélectionner n'importe quel distributeur auxiliaire, du distributeur I au distributeur V. Le cadenas (L) indique le statut de verrouillage/déverrouillage du levier unique.
