Configuration des distributeurs auxiliaires sur CommandCenter™ - Mode standard

RXA0121756
RXA0121756-UN-27OCT11

Bouton Menu de l'accoudoir CommandARM → Touche programmable Distributeur auxiliaire

RXA0121757
RXA0121757-UN-27OCT11

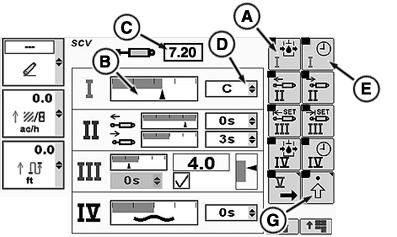

Page des distributeurs auxiliaires

A - Touche programmable Débit de verrouillage

B - Graphique à barres de débit

C - Champ du débit de verrouillage

D - Liste déroulante Temporisation du verrouillage

E - Touche programmable Temporisation du verrouillage

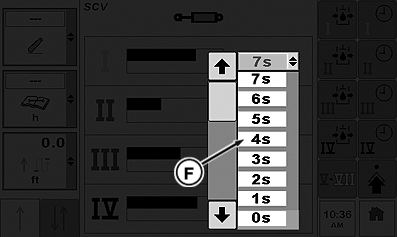

F - Sélections de temporisation du verrouillage

G - Touche programmable Réglages avancés

Les réglages de débit et du délai de verrouillage du mode standard du distributeur auxiliaire I règlent l'extension et la rétraction.

  1. Sélectionner la touche programmable Distributeur auxiliaire.

  2. Sélectionner le bouton Menu.

  3. Appuyer sur la touche programmable (A) de débit de verrouillage pour mettre en surbrillance le graphique à barre de débit (B).

    NOTE: Le curseur du graphique à barres indique le débit actuel. Le débit est affiché en incréments de 0,04, commençant à 0,04 et allant jusqu'à 10 dans le champ (C).

  4. Tourner la molette des commandes de l'accoudoir CommandARM vers l'avant ou vers l'arrière en surveillant comment le curseur du graphique à barres se déplace respectivement vers la droite ou vers la gauche. La valeur dans le champ du débit de verrouillage (C) augmente ou diminue en fonction du sens de rotation de la molette.

    NOTE: Lorsqu'il est sélectionné, le champ de la liste déroulante (D) affiche le délai en incréments d'une seconde jusqu'à 10, puis par incréments de deux secondes: 12, 14, 16, 18 jusqu'à 20, puis 25, 30, 40, 50, 60, 90, 120, 180 secondes ou “C” pour le mode continu.

  5. Sélectionner la touche programmable Temporisation du verrouillage (E) pour accéder à la liste déroulante des temporisations de verrouillage (D). Ouvrir la liste déroulante affichant les sélections de temporisation du verrouillage (F) disponibles.

  6. Appuyer sur le bouton Confirmer pour sélectionner le temps désiré. Cette valeur apparaît à présent dans la liste déroulante.

    NOTE: Pour régler un distributeur auxiliaire en mode indépendant, sélectionner la touche programmable des réglages avancés (G).

RX32825,0000326-28-20111025
