Attelage et commande de l'équipement

X9811-UN-23AUG88

RXA0110340-UN-13SEP10

RXA0097019-UN-15JAN08

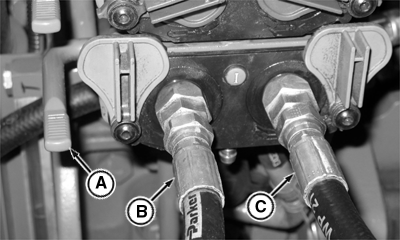

A - Levier de distributeur auxiliaire

B - Flexible d'extension

C - Flexible de rétraction

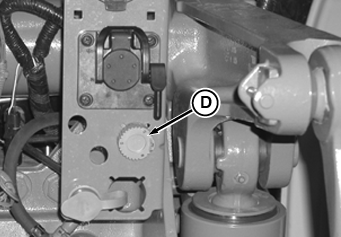

D - Connecteur du faisceau

ATTENTION: Du liquide s'échappant sous pression peut avoir suffisamment de force pour pénétrer sous la peau, causant des blessures graves. Afin de prévenir tout accident, éliminer la pression avant de débrancher les conduites hydrauliques ou autres conduites.

En cas d’accident, consulter immédiatement un médecin. Tout fluide ayant pénétré sous la peau doit être retiré de façon chirurgicale dans les quelques heures qui suivent pour éviter les risques de gangrène.

IMPORTANT: Les flexibles hydrauliques peuvent céder s'ils sont endommagés, tordus, usés ou durcis. Contrôler régulièrement les flexibles.

Tout type de saleté, de poussière ou de matériaux étrangers peut endommager le circuit hydraulique. Nettoyer soigneusement les flexibles hydrauliques et les distributeurs auxiliaires avant d'atteler un équipement au tracteur.

IMPORTANT: Un nettoyage à la vapeur ou l'utilisation d'un équipement à haute pression dans la zone des connexions et du système électronique des distributeurs auxiliaires peut endommager l'équipement. Tout jet à haute pression supérieur à 6895 kPa (69 bar) (1000 psi) doit être maintenu à une distance minimum de 200 mm (8 in) des connexions.

NOTE: Des kits d'identification des flexibles sont disponibles auprès du concessionnaire John Deere™.

1. Identifier les flexibles d'extension (B) et de rétraction (C).

2. Reculer le tracteur pour l'amener dans la position voulue et fixer l'équipement à la barre d'attelage. S'assurer que l'axe d'attelage est bien verrouillé.

   ATTENTION: Éviter tout risque de blessure. Arrêter le moteur, amener le levier du distributeur auxiliaire en position neutre et verrouiller les commandes de distributeur auxiliaire avant d'atteler les équipements pour empêcher tout mouvement de l'équipement.

   IMPORTANT: Toujours arrêter le moteur avant de brancher/débrancher le capteur de position de l'équipement. Si cette opération est effectuée avec le moteur en marche, des défaillances se produiront. Arrêter puis redémarrer le moteur pour rétablir le fonctionnement correct.

3. Couper le moteur du tracteur.

   IMPORTANT: Veiller à brancher correctement les flexibles hydrauliques aux raccords. Si les flexibles sont intervertis, la machine ne répondra pas comme attendu aux commandes du système. Les orifices de distributeur auxiliaire en position médiane sont disposés en face des orifices du bloc de distributeurs auxiliaires arrière et du relevage avant.

   Distributeurs auxiliaires arrière ou relevage avant	Distributeur auxiliaire en position médiane
   Extension = orifice gauche	Extension = orifice droit
   Rétraction = orifice droit	Extension = orifice gauche

4. Brancher les flexibles hydrauliques de l'équipement en se reportant aux instructions données dans la section Distributeurs auxiliaires dans ce livret d'entretien.

5. Raccorder le capteur de position de l'équipement au connecteur de faisceau (D) du tracteur.
