Branchement/débranchement des flexibles hydrauliques - Bloc de distributeurs central ou distributeurs avant (suivant équipement)

X9811-UN-23AUG88

RXA0116811-UN-05MAY11

Interrupteurs de verrouillage pour le transport des distributeurs auxiliaires

RXA0116815-UN-05MAY11

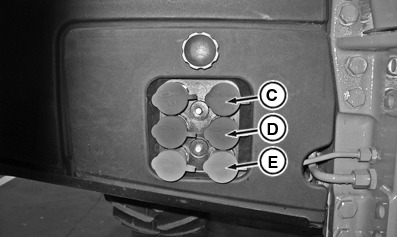

Raccords centraux

RXA0116825-UN-05MAY11

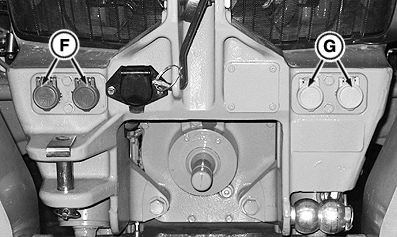

Raccords du relevage avant

A - Verrouillage de transport de la commande à levier unique

B - Verrouillage de transport - Distributeurs auxiliaires

C - Distributeur auxiliaire XIII en position médiane

D - Distributeur auxiliaire XII en position médiane

E - Distributeur auxiliaire XI en position médiane

F - Distributeur auxiliaire avant XII

G - Distributeur auxiliaire XIII avant

ATTENTION: Du liquide sortant sous pression peut pénétrer sous la peau et causer des blessures graves. Afin de prévenir tout accident, éliminer la pression avant de débrancher les conduites hydrauliques ou autres conduites.

En cas d’accident, consulter immédiatement un médecin. Tout liquide ayant pénétré sous la peau doit être éliminé par intervention chirurgicale dans les quelques heures qui suivent pour éviter les risques de gangrène.

ATTENTION: Éviter tout risque de blessure. Arrêter le moteur, amener le levier du distributeur auxiliaire en position neutre et verrouiller les commandes de distributeur auxiliaire avant d'atteler les équipements pour empêcher tout mouvement de l'équipement.

ATTENTION: Enclencher le verrouillage de transport [(A) ou (B)] avant de brancher ou de débrancher les flexibles hydrauliques, pour prévenir tout mouvement du matériel et toute blessure éventuelle.

IMPORTANT: Les flexibles hydrauliques peuvent céder s'ils sont endommagés, tordus, usés ou durcis. Contrôler régulièrement les flexibles.

Tout type de saleté, de poussière ou de matériaux étrangers peut endommager le circuit hydraulique. Nettoyer soigneusement les flexibles hydrauliques et les distributeurs auxiliaires avant d'atteler un équipement au tracteur.

IMPORTANT: Un nettoyage à la vapeur ou l'utilisation d'un équipement à haute pression dans la zone des connexions et du système électronique des distributeurs auxiliaires peut endommager l'équipement. Tout jet à haute pression supérieur à 6895 kPa (69 bar) (1000 psi) doit être maintenu à une distance minimum de 200 mm (8 in) des connexions.

NOTE: Voir Attelage et commande de l'équipement dans la section Contrôle de position TouchSet™ du présent manuel d'entretien.

NOTE: Les raccords hydrauliques situés à l'avant du tracteur et/ou au niveau du distributeur central (suivant équipement) sont actionnés par une commande à levier unique électrohydraulique. Matériel disponible en option: chargeur ou relevage avant avec raccords hydrauliques.

1. Verrouiller les commandes de distributeur auxiliaire

   • Commande à levier unique électrohydraulique—Appuyer sur la touche de verrouillage de transport (A).
   • CommandARM™—Appuyer sur l'interrupteur de verrouillage pour le transport (B).



2. Nettoyer les caches-poussière et les bouchons antipoussière.

3. IMPORTANT: Veiller à brancher correctement les flexibles hydrauliques aux raccords. Si les flexibles sont intervertis, la machine ne répondra pas comme attendu aux commandes du système. Les orifices de distributeur auxiliaire en position médiane sont disposés en face des orifices du bloc de distributeurs auxiliaires arrière et du relevage avant.

   Distributeurs auxiliaires arrière ou relevage avant	Distributeur auxiliaire latéral
   Extension = orifice gauche	Extension = orifice droit
   Rétraction = orifice droit	Extension = orifice gauche

   Retirer les capuchons ou les bouchons pour exposer les raccords.

4. Pousser les flexibles fermement dans les raccords.

   • Si la machine est équipée d'un chargeur, voir la procédure d'identification des raccordements de flexibles corrects dans le livret d'entretien du chargeur.



Numéro du distributeur auxiliaire	Couleur	Fonction avant
Distributeur auxiliaire XI	Vert	Relevage avant
Distributeur auxiliaire XII	Bleu	Branchement du distributeur auxiliaire avant
Distributeur auxiliaire XIII	Marron	Branchement du distributeur auxiliaire avant
