Lubrification des joints de cardan de pont avant mécanique
RXA0109446-UN-16AUG10

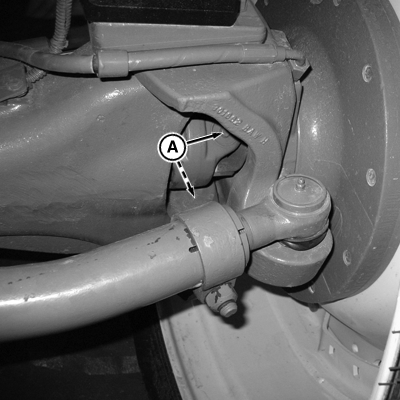

Points de lubrification du joint de cardan du moyeu
A - Points de lubrification
Utiliser de la graisse John Deere SD Polyurea ou une autre graisse conforme aux caractéristiques données dans la section Carburant, lubrifiants et liquide de refroidissement. L'intervalle d'entretien normal est de 250 heures. Lubrifier tous les jours ou toutes les 10 heures si les conditions d'utilisation sont humides ou avec AutoTrac™.Des canaux forés dans le joint de cardan permettent à la graisse d'atteindre les quatre roulements à partir d'un seul graisseur.
Les joints de cardan pour conditions de travail normales sont scellés et ne pas dotés de graisseurs en permanence. Pour lubrifier, procéder de la façon suivante:
- Remplacer les bouchons par des graisseurs coudés à 90°, filet M10. S'adresser au concessionnaire John Deere™ pour obtenir la pièce correcte.
-
Garnir de graisse les deux joints de cardan aux points de lubrification
(A).
Objet de la mesure Nature de la mesure Valeur prescrite Bouchon Couple de serrage 0,904 Nm (8 lb-in)
|
RX32825,0000334-28-20111213 |
