Lubrification des pivots de fusée, des extrémités de barre d'accouplement, du vérin de direction, du pivot d'essieu et de la barre Panhard

RXA0109431-UN-16AUG10

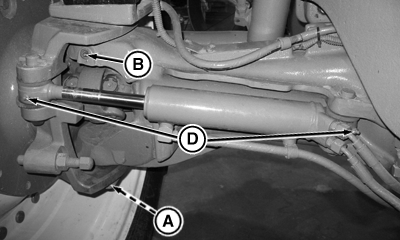

Pivots de fusée et vérin de direction (à l'arrière du pont avant)

RXA0109440-UN-16AUG10

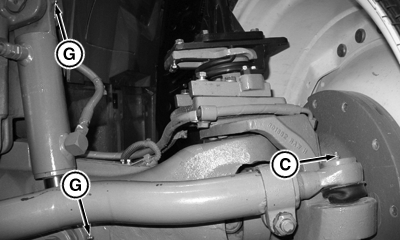

Barres d'accouplement et vérin d'essieu (à l'avant du pont avant)

RXA0109442-UN-16AUG10

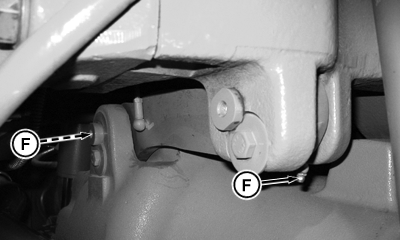

Barre Panhard (TLS Plus uniquement)

RXA0116166-UN-06MAY11

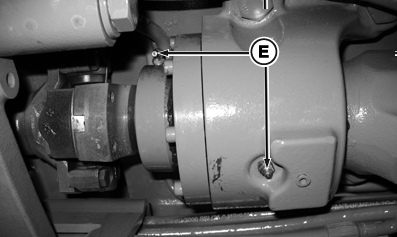

Pivot d'essieu (TLS Plus uniquement)

A - Graisseurs inférieurs du pivot de fusée

B - Graisseurs supérieurs du pivot de fusée

C - Graisseurs de rotule de barre d'accouplement

D - Graisseurs de vérin de direction

E - Graisseurs de pivot d'essieu (TLS Plus uniquement)

F - Graisseurs de barre Panhard (TLS Plus uniquement)

G - Graisseurs de vérin d'essieu de pont avant (TLS Plus uniquement)

L'intervalle d'entretien normal est de 250 heures. Lubrifier tous les jours ou toutes les 10 heures si les conditions d'utilisation sont humides ou avec AutoTrac™.

Pivots de fusée - Lubrifier les graisseurs (A et B) jusqu'à ce que la graisse apparaisse au niveau de l'orifice qui se trouve en bas de chaque roulement de pivot.

Barres d'accouplement - Lubrifier les graisseurs (C).

Vérin de direction - Lubrifier les graisseurs (D).

Pivot d'essieu—Lubrification des graisseurs avant et arrière (E) (TLS Plus uniquement).

Barre Panhard —Lubrification des graisseurs gauche et droit (F) (TLS Plus uniquement).

Vérin d'essieu—Lubrification des graisseurs supérieurs et inférieurs (G) (TLS Plus uniquement).

NOTE: Tous les graisseurs, à l'exception de pivot d'essieu (E) et de la Barre Panhard (F), sont les mêmes pour les côtés gauche et droit.
