Paramètres d'affichage vidéo (écran tactile CommandCenter™ uniquement)

RXA0110766
RXA0110766-UN-09SEP10

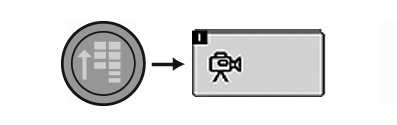

Bouton Menu CommandCenter™ → Touche programmable Vidéo

RXA0107758
RXA0107758-UN-02AUG10

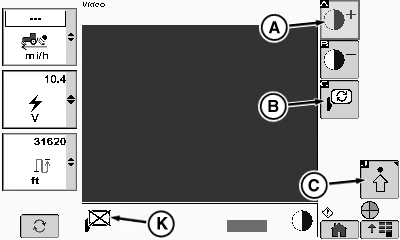

Page vidéo

RXA0107759
RXA0107759-UN-02AUG10

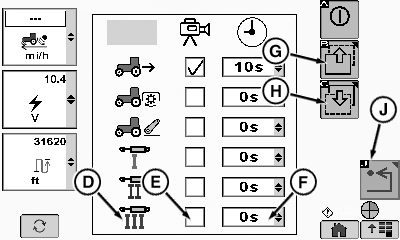

Page des paramètres vidéo

RXA0107760
RXA0107760-UN-04JUN10

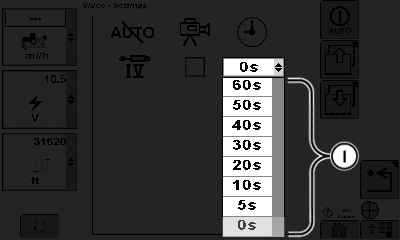

Options de la liste déroulante de durée prolongée

A - Touche programmable Augmentation du contraste

B - Touche programmable Image miroir

C - Touche programmable Réglages avancés

D - Options de déclenchement

E - Case à cocher d'option de déclenchement

F - Liste déroulante de durée prolongée

G - Touche programmable vers le haut de page

H - Touche programmable vers le bas de page

I - Options de durée prolongée

J - Touche programmable Retour

K - Indicateur d'image miroir

  1. Sélectionner le bouton Menu.

  2. Sélectionner la touche programmable Vidéo.

  3. Sélectionner les touches programmables plus et moins (A) pour régler la mise au point.

    NOTE: La touche programmable Image miroir permet de sélectionner soit l'image inversée (comme celle donnée par un rétroviseur), soit l'image normale telle que la caméra la voit.

  4. Sélectionner la touche programmable Image miroir (B). L'image miroir est activée et l'indicateur d'image miroir (K) le signale ou elle est désactivée et un X apparaît sur l'indicateur.

  5. Sélectionner la touche programmable Réglages avancés (C).

    NOTE: Le déclenchement est une action qui entraîne l'affichage de l'image de la caméra en direct sur la page vidéo. Le conducteur peut définir l'activation et la désactivation de la page vidéo au démarrage et à l'arrêt de l'événement déclencheur. De plus, la durée d'activité de la page vidéo peut être étendue au-delà de l'événement déclencheur afin d'offrir un affichage supplémentaire. L'extension de la durée d'affichage est réglable de 5 à 60 secondes.

    Par exemple: Par exemple, si le relevage est le déclencheur et que la temporisation est réglée sur 0, la page vidéo apparaît exactement au moment où le relevage est enclenché. L'affichage de la page vidéo s'arrête immédiatement quand le mouvement de relevage s'arrête. Si la temporisation est réglée sur 60 secondes, la page vidéo apparaît au moment où le relevage est enclenché, mais elle reste encore active pendant 60 secondes après la fin du mouvement du relevage.

    Jusqu'à six options de déclenchement sont affichées par page. Si plus de six options sont disponibles, sélectionner la touche programmable vers le haut de page (G) ou la touche programmable vers le bas de page (H) pour voir les autres options.

  6. Sélectionner le déclencheur parmi les options (D) disponibles affichées à gauche sur la page et cocher la case (E) du déclencheur approprié.

  7. Sélectionner la durée prolongée (I) souhaitée dans la liste déroulante (F) affichée à droite de la page.

  8. Sélectionner la touche programmable Retour (J) pour revenir à la page précédente.

RX32825,0000337-28-20111122
