Installation de la caméra de la fonctionnalité d'affichage vidéo (écran tactile CommandCenter™ uniquement)

RXA0107925-UN-28MAY10

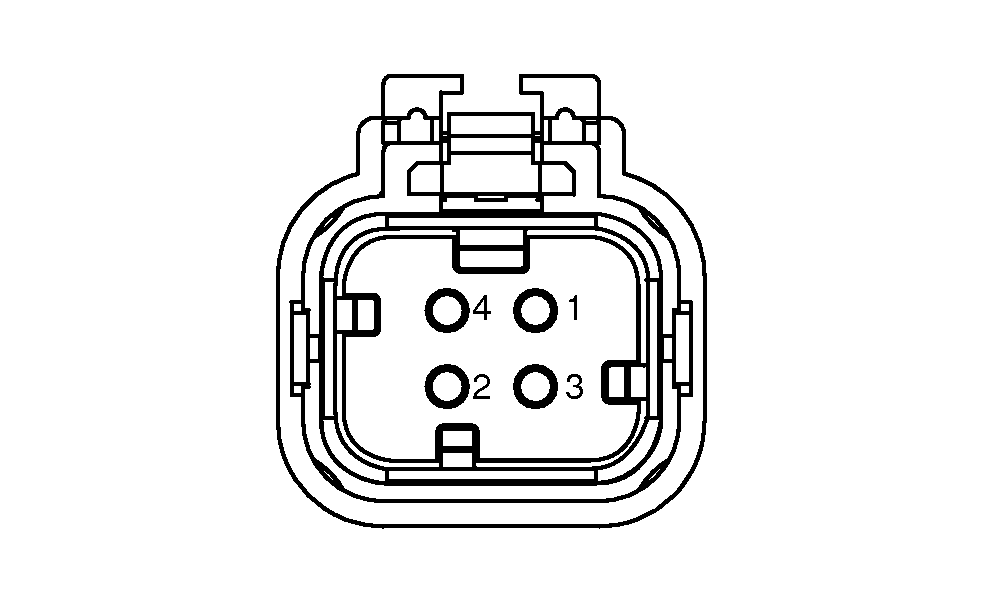

Identification des plots du connecteur vidéo

RXA0110047-UN-26AUG10

Dépose du panneau arrière

RXA0108245-UN-28JUN10

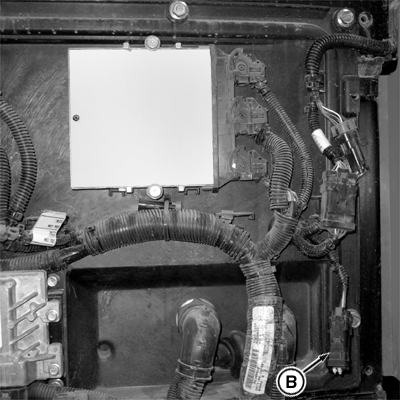

Emplacement du connecteur vidéo

A - Vis

B - Connecteur vidéo

1. IMPORTANT: Éviter toute détérioration de la caméra en la fixant correctement sur l'équipement dans un endroit où elle ne pourra pas être coincée, écrasée, heurtée ou détachée.

   NOTE: Le positionnement de la caméra dépend de la longueur du câble de la caméra vidéo et des consignes de sécurité. Monter la caméra dans un emplacement solide et sÛr. Tenir compte du champ de vision de la caméra lors de la sélection de l'emplacement.

   Le tracteur est équipé d'un connecteur vidéo à quatre broches permettant de raccorder la caméra. Retirer les vis (A), puis déposer le panneau arrière de cabine pour accéder au connecteur (B). Le tableau contient des informations sur les broches/fonctions du connecteur.

   Numéro de borne	Fonction
   1	Marche/Arrêt
   2	Masse
   3	Signal
   4	Signal - masse

2. Brancher le câble de la caméra sur le connecteur à quatre plots, acheminer le câble et fixer la caméra à l'endroit souhaité.

3. Remettre le panneau du tracteur en place.
