Marchepied d'entretien droit (suivant équipement)

RXA0123171-UN-01FEB12

RXA0122852-UN-10JAN12

RXA0123013-UN-11JAN12

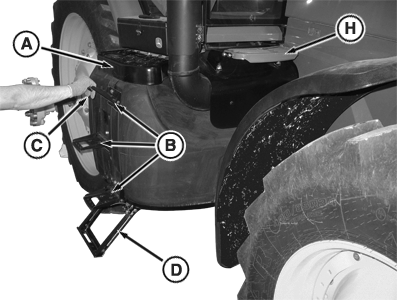

A - Marche supérieure

B - Marche centrale pivotante

C - Poignée de la marche centrale

D - Marche inférieure extractible

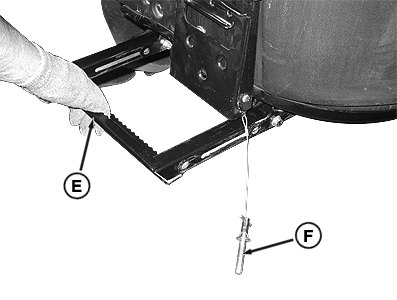

E - Évidement servant de poignée de la marche inférieure

F - Axe de verrouillage (marche déverrouillée)

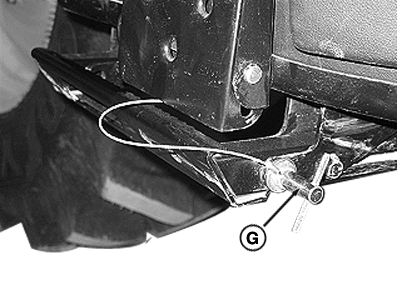

G - Axe de verrouillage (marche verrouillée)

H - Marchepied avant

ATTENTION: Le tuyau et le silencieux d’échappement peuvent être chauds. Ne pas utiliser les marches situées du côté droit pour accéder au marchepied avant (H).

Une marche supérieure fixe située au-dessus du réservoir de carburant droit (A) permet d'accéder au côté droit de la cabine pour effectuer l'entretien. Trois marches pivotantes (B) et une marche inférieure extractible (D) permettent d'accéder à la marche supérieure.

Les trois marches centrales peuvent être basculées en position d'utilisation. Saisir la poignée (C) située en haut et tirer fermement vers l'extérieur, puis vers le bas jusqu'en butée. La marche inférieure (D) se glisse sous le réservoir de carburant lorsqu'elle n'est pas utilisée.

ATTENTION: Pour éviter les blessures, utiliser l'évidement (E) situé sur la marche de droite la plus basse pour abaisser ou relever la marche.

Pour déployer la marche inférieure, extraire complètement l'axe de verrouillage (F) du support de marche en le tirant vers l'avant. Saisir la marche par l'évidement (E) et la tirer vers l'extérieur, puis vers le bas jusqu'à ce qu'elle soit complètement déployée. Insérer l'axe de verrouillage (G) jusqu'en butée dans le support de marche pour immobiliser la marche en position déployée ou rentrée.

Replier/rentrer et bloquer toutes les marches centrales et la marche inférieures lorsqu'elles ne sont pas utilisées. Utiliser les poignées pour manipuler les marches.
