Fusibles principaux

IMPORTANT:

RXA0109536-UN-18AUG10

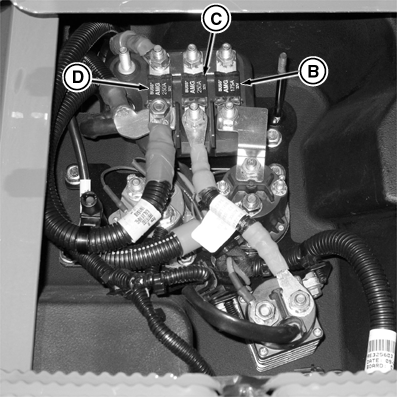

Platine de fusibles principaux

RXA0109534-UN-21DEC10

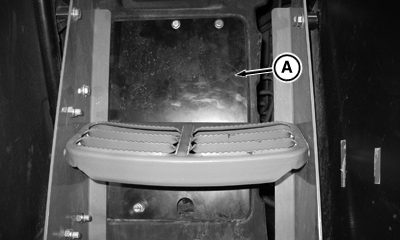

Fusibles principaux situés sous les marches

A - Couvercle de la platine de fusibles principaux

B - Pompe hydraulique de réserve — Fusible 175 A

C - Relais de la batterie de l'alternateur - Fusible 250 A

D - Fusible principal - Fusible 250 A

Ne pas essayer de démonter les fusibles principaux, sauf si demandé par le concessionnaire John Deere™.

Les tracteurs de la série 7R disposent de trois fusibles principaux, qui sont accessibles par l'intermédiaire du couvercle de compartiment à fusibles (A) situé sous les marches. Il s'agit du fusible de 175 A de la pompe hydraulique de réserve (suivant équipement - B), du fusible de 250 A du relais de la batterie de l'alternateur (C) et du fusible principal de 250 A (D).
