Installation d'une radio à fréquence professionnelle ou d'un poste CB et de l'antenne

RXA0119184-UN-27JUL11

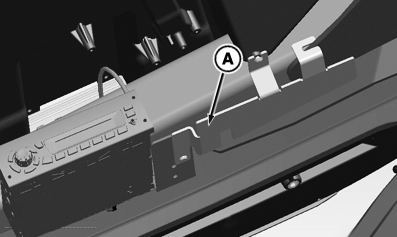

Support de radio à fréquence professionnelle — Garniture de pavillon démontée pour montrer l'emplacement

RXA0119185-UN-27JUL11

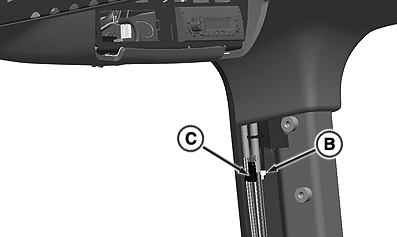

Câble coaxial d'antenne et fiche d'alimentation/de masse de la radio à fréquence professionnelle posé derrière le cache arrière droit du montant d'angle

A - Support

B - Câble coaxial d'antenne

C - Câble d'alimentation/de masse de la radio à fréquence professionnelle

ATTENTION: L'antenne de radio à fréquence professionnelle ne doit en aucun cas être montée à l'arrière de la cabine, ni son câble acheminé près du faisceau des contrôleurs du circuit électrique ou des commandes de l'utilisateur. Toute négligence à cet égard peut entraîner une exposition de l’utilisateur à des niveaux d’énergie de radiofréquence supérieurs à ceux recommandés par l’American National Standards Institute (ANSI) et/ou perturber le fonctionnement des systèmes à commande électronique.

ATTENTION: Éviter tout risque de blessure. Débrancher le câble de masse de la batterie avant d'effectuer une remise en état électrique quelconque.

NOTE: Seuls les tracteurs équipés d'usine de l'équipement (montage et câblage) pour radio à fréquence professionnelle proposé en option sont équipés du support correspondant derrière la garniture de pavillon et des câbles d'antenne derrière le cache arrière droit du montant d'angle. Pour les instructions de montage de la radio à fréquence professionnelle et de l'antenne, s'adresser à un concessionnaire John Deere.

Installation personnalisée

L'installation d'une radio à fréquence professionnelle ou d'un poste CB exige des compétences spécifiques et des outils spéciaux pour régler l'antenne de façon à minimiser le ROS. Avant de réaliser l'installation, il faudrait donc demander l'avis ou la participation d'un professionnel qualifié. Consulter le concessionnaire John Deere pour les recommandations. Les valeurs prescrites suivantes seront utiles pour l'installateur.

Valeurs prescrites pour le kit d'installation de la radio monté d'usine:

• Base de l'antenne sur le pavillon: type MNO.
• Caractéristiques du câble: la longueur du câble est de 3,6 m (11.8 ft) de la base de l'antenne au connecteur radio PL-259. Le câble RG-58/U a une impédance intrinsèque de 50 ohm.
• Retour de masse sur le pavillon: une grande plaque de contrepoids d'antenne mise à la terre sous le pavillon vert permet d'installer une antenne de ¼ ou ½ d'onde.
• Antenne CB: une antenne CB normale peut être fixée à la base d'antenne MNO montée d'usine à l'aide d'un adaptateur approprié. Une antenne CB spéciale équipée d'une base MNO peut aussi être utilisée.
