Utilisation d'une batterie d'assistance ou d'un chargeur

RXA0086722-UN-10FEB06

RXA0125187-UN-22FEB12

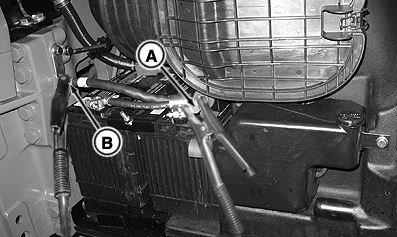

A - Borne positive

B - Masse

ATTENTION: L'électrolyte contenu dans les batteries peut produire un gaz explosif. N'approcher ni étincelles ni flammes des batteries. Effectuer le dernier branchement et le premier débranchement loin des batteries d'appoint.

IMPORTANT: Veiller à respecter la polarité des batteries lors du branchement. Un branchement incorrect peut endommager de façon grave l'installation électrique ou provoquer l'explosion de la batterie.

Si deux batteries d'appoint ou plus sont utilisées, elles doivent être branchées en parallèle pour produire une charge de 12 V.

Éviter les risques de blessures graves ou mortelles causées par la mise en mouvement accidentelle de la machine.

Ne pas démarrer le moteur en court-circuitant les bornes du démarreur. La machine démarre en prise si le circuit normal est contourné.

NE JAMAIS démarrer le moteur depuis l'extérieur de la machine. Ne démarrer le moteur qu'une fois assis sur le siège du conducteur, le levier de sélection étant sur stationnement ou sur neutre.

Batterie d'appoint

1. Raccorder le câble positif (rouge) à la borne positive (A) à distance de la batterie. Brancher l'autre extrémité du câble sur la borne positive de la batterie d'appoint.

2. Raccorder le câble négatif (noir) à la borne négative de la batterie d'appoint. Brancher ensuite l'autre extrémité du câble au point de connexion de la masse de la batterie sur le châssis du tracteur (B).

3. Lors du débranchement, retirer d'abord le câble du point de connexion du châssis du tracteur, puis débrancher le câble de la batterie d'appoint. Retirer ensuite le câble positif

Chargeur de batterie

1. IMPORTANT: Régler le chargeur de batterie sur la charge nominale de 12 V, sans dépasser 16 V au maximum.

   Le chargeur étant HORS tension, brancher le câble positif du chargeur sur la borne positive (A) à distance de la batterie. Raccorder le câble négatif du chargeur au point de connexion de la masse de la batterie sur le châssis du tracteur (B).

2. Mettre le chargeur sur MARCHE et charger la batterie selon les instructions du fabricant du chargeur.

3. Mettre le chargeur sur OFF (arrêt). Débrancher d'abord le câble négatif du chargeur, puis le câble positif.
