Attelage d'un équipement arrière entraîné par la PDF

TS1644-UN-22AUG95

RXA0088089-UN-27MAR06

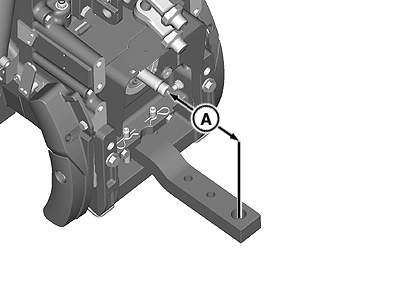

A - Distance entre l'embout d'arbre de prise de force et le trou d'axe

ATTENTION: Un happement par l'arbre de transmission en rotation peut causer des blessures graves, voire mortelles. ARRÊTER LE MOTEUR et s'assurer de l'arrêt complet de l'arbre de PDF avant de procéder au réglage, au branchement ou au nettoyage d'un équipement entraîné par la PDF.

Veiller à ce que les garants de la prise de force et de l'arbre de transmission soient toujours en place. S'assurer que les garants rotatifs peuvent tourner librement. Porter des vêtements près du corps.

Verrouiller la barre d'attelage en position centrale de non-débattement (voir illustration) et enlever la chape.

Prise de force	Distance entre l'embout de la prise de force et le trou de l'axe d'attelage (A)
540 tr/min - 6 cannelures1	350 mm (14 in)
1000 tr/min - 21 cannelures1	400 mm (16 in)
1000 tr/min - 20 cannelures2	508 mm (20 in)

Raccorder l'équipement à la barre d'attelage avant de raccorder l'arbre de transmission de la PDF. Si l'équipement doit être attelé à un raccord rapide, vérifier que la barre d'attelage ne gêne pas.

Raccorder la transmission à la prise de force. Pour aligner les cannelures, tourner légèrement l'arbre à la main. Vérifier que la chape est dans la bonne position et qu'elle est bien verrouillée.

Mettre le garant de la prise de force en place. (Voir Garant de prise de force arrière dans cette section.)
