Pose d'un chargeur frontal - Bâtis d'accrochage du chargeur frontal (2010-52-EU)

ATTENTION: N'utilisez pas les chargeurs frontaux en même temps qu'une commande intelligente intégrale de l'équipement (iTEC™ - Intelligent Total Equipment Control) pour éviter les mouvements brusques et les accidents éventuels.

IMPORTANT: Un chargeur contrôlé et agréé par John Deere peut être commandé.

Lors de la pose des bâtis d'accrochage du chargeur frontal John Deere, n'utiliser que le matériel approprié, comme indiqué.

Respecter les instructions de la notice de montage et du livret d'entretien du chargeur frontal.

Les bâtis d'accrochage du chargeur frontal doivent être posés comme indiqué. Pendant la pose initiale, les vis du bâti d'accrochage doivent être serrées, à l'aide de la procédure en deux étapes, à un couple final de 620 Nm (457 lb-ft). Suivre attentivement les Instructions de la notice de montage du chargeur frontal. Veiller à ce que le couple de serrage soit maintenu à 620 Nm (457 lb-ft). Vérifier régulièrement le couple de serrage - voir la section Lubrification et entretiens périodiques du livret d'entretien du chargeur frontal. .

Matériel utilisé sur les bâtis d'accrochage du chargeur frontal John Deere
Élément	Désignation	Ouverture	Standard	Filetages	Longueur / Taille	Identification/classe
A (10 de chaque côté)	Rondelle	-	JDS130	-	21,4 x 42 x 5 mm	-
B (3 de chaque côté)	Vis	30 mm	ISO4014	M20 x 2.5	100 mm)	10.9
C (7 de chaque côté)	Vis	30 mm	ISO4014	M20 x 2.5	120 mm	10.9

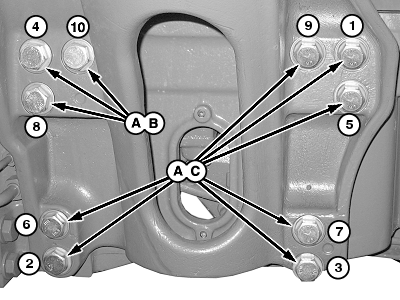

W21561-UN-09MAY11

Boulonnerie du bâti d'accrochage

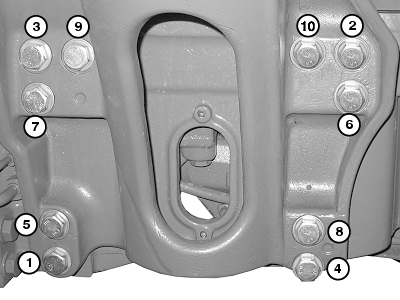

W21572-UN-09MAY11

Ordre de serrage du bâti d'accrochage

A - Rondelle (10 de chaque côté)

B - Vis (3 par côté)

C - Vis (7 par côté)

NOTE: Côté droit du tracteur illustré.

Le matériel de fixation est composé de dix rondelles (A), trois vis de 120 mm (B) et sept vis de 100 mm (C) de chaque côté du tracteur. Les vis de 120 mm et les rondelles sont posées aux emplacements 4, 8 et 10.

IMPORTANT: Un bâti d'accrochage desserré peut provoquer des dommages. Serrer la boulonnerie au couple prescrit.

Vérifier le couple de serrage du matériel après les 3, puis les 10 premières heures de fonctionnement et comme indiqué à la section Lubrification et entretiens périodiques du livret d'entretien du chargeur.

Serrer les écrous à embase à 620 Nm (457 lb-ft.), dans l'ordre indiqué. Répéter la procédure sur le côté gauche du tracteur.
