Indicateurs—Température du liquide de refroidissement, pression d'huile moteur et niveau de carburant

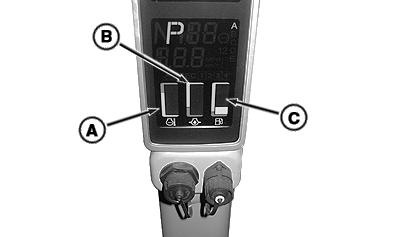

RXA0122130-UN-09NOV11

A - Indicateur de température du liquide de refroidissement

B - Manomètre d'huile moteur

C - Jauge de carburant

A - Indicateur de température du liquide de refroidissement: affiche la température du liquide de refroidissement, entre 40 et 120 °C (104 et 248 °F) Tous les segments sont éteints si la température du liquide de refroidissement est inférieure à 40 °C (104 °F). Tous les segments sont allumés si la température est supérieure ou égale à 120 °C (248 °F).

B - Manomètre d'huile moteur: affiche la pression de l'huile moteur, entre 16 et 440 kPa (0,16 et 4,4 bar) (2 et 64 psi). Tous les segments sont éteints si la pression d'huile est faible, entre 0 et 15 kPa (0 et 0,15 bar) (0 et 2 psi). Tous les segments sont allumés si la pression est supérieure ou égale à 440 kPa (4,4 bar) (64 psi).

C - Jauge de carburant: affiche le niveau du carburant dans le réservoir. Chaque segment allumé représente 4% de la capacité totale du réservoir de carburant. Lorsque le réservoir est plein, tous les segments sont allumés. Lorsque le segment inférieur est le seul allumé, le réservoir est presque vide (il reste environ 39 l [10 gal]).
