Fonctionnement du chauffage, du dégivrage et de la climatisation de la cabine standard
RXA0100317-UN-25FEB09

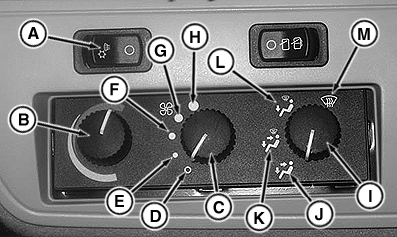

Commandes de climatisation
A - Interrupteur de climatisation
B - Bouton de commande de la température
C - Bouton de commande de la soufflante
D - OFF
E - Basse vitesse
F - Régime moyen
G - Régime rapide
H - Purge
I - Bouton de réglage de la répartition du flux d'air
J - Cabine et plancher
K - Dégivrage, plancher et cabine
L - Dégivrage et plancher
M - Dégivrage
Appuyer sur l'interrupteur d'enclenchement de la climatisation (A) pour le mettre en position de MARCHE et refroidir ou dégivrer la cabine. Pour le chauffage, laisser le contacteur sur ARRÊT.Tourner le bouton de contrôle de température (B) vers la zone rouge pour chauffer et vers la zone bleue pour refroidir.
IMPORTANT: Si le refroidissement ne s'effectue pas correctement, désenclencher la climatisation pour éviter toute détérioration du compresseur.
NOTE: La position de purge permet d'obtenir un refroidissement rapide de la cabine.
Tourner le bouton de réglage de vitesse du ventilateur (C) sur la position désirée (D—H).
Tourner le bouton de réglage de la direction du flux d’air (I) sur la sortie désirée (J—M).
|
