Mise en place du marchepied gauche

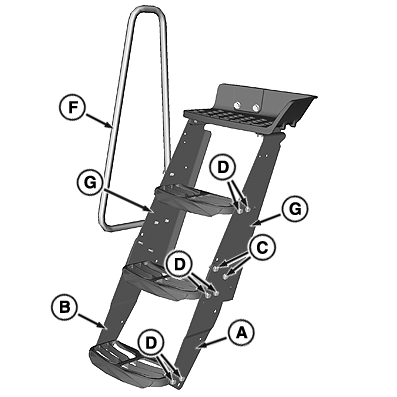

RXA0112754-UN-04JAN11

Marches larges et main courante—Tracteurs avec pneus groupe 47/48

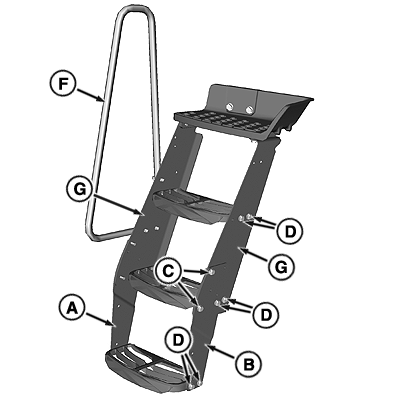

RXA0112752-UN-04JAN11

Marches étroites et main courante—Tracteurs avec pneus groupe 47/48

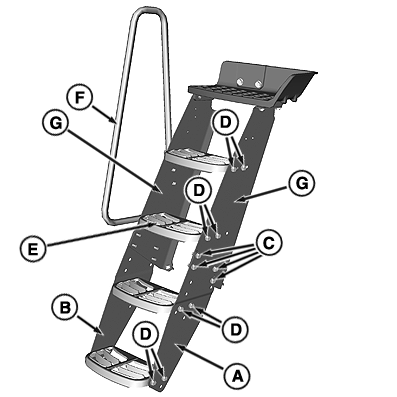

RXA0112759-UN-07JAN11

Marches larges et main courante—Tracteurs avec pneus groupe 49

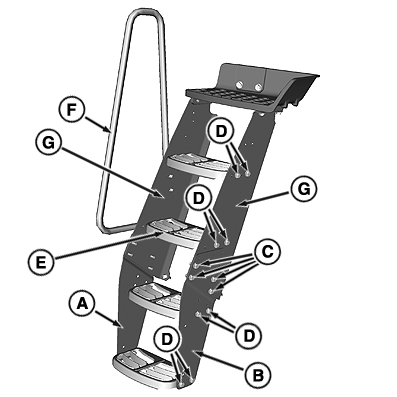

RXA0112756-UN-07JAN11

Marches étroites et main courante—Tracteurs avec pneus groupe 49

A - Panneau latéral inférieur 1

B - Panneau latéral inférieur 2

C - Boulons de fixation des panneaux

D - Boulons de fixation du marchepied

E - Marche centrale (pneus groupe 49 uniquement)

F - Main courante

G - Panneaux latéraux supérieurs

NOTE: Les marchepieds peuvent être réglés en position large ou étroite. Pour les marches larges, utiliser les trous ronds des panneaux latéraux supérieur et inférieur. Pour les marches étroites, utiliser les trous carrés des panneaux latéraux supérieur et inférieur.

Déposer les marches en retirant les boulons (D).

Pour déposer les panneaux latéraux inférieurs 1 et 2 (A et B), retirer les boulons (C) des deux côtés du marchepied.

Pour alterner entre la position large et la position étroite, permuter les panneaux latéraux inférieurs et les passer du côté opposé à celui sur lequel ils se trouvaient à l'origine.

Utiliser les boulons (D) pour adapter chaque marche à la largeur du marchepied.

NOTE: Il n'est pas nécessaire de retirer les panneaux latéraux (G) pour changer les marches de positions.

Pour les tracteurs avec pneus groupe 49, les boulons de fixation de la marche centrale (E) permettent également de maintenir la main courante en place (F).

Une fois les marches et la main courante positionnées correctement, serrer les vis au couple spécifié.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis	Couple de serrage	73 Nm (54 lb-ft)
