Réglage du rapport maximum (AutoQuad™ PLUS uniquement)

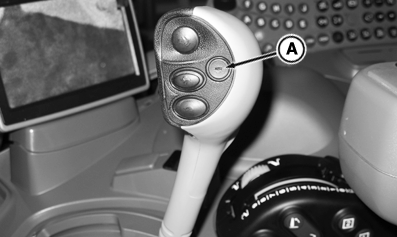

RXA0112262-UN-10DEC10

Levier de sélection

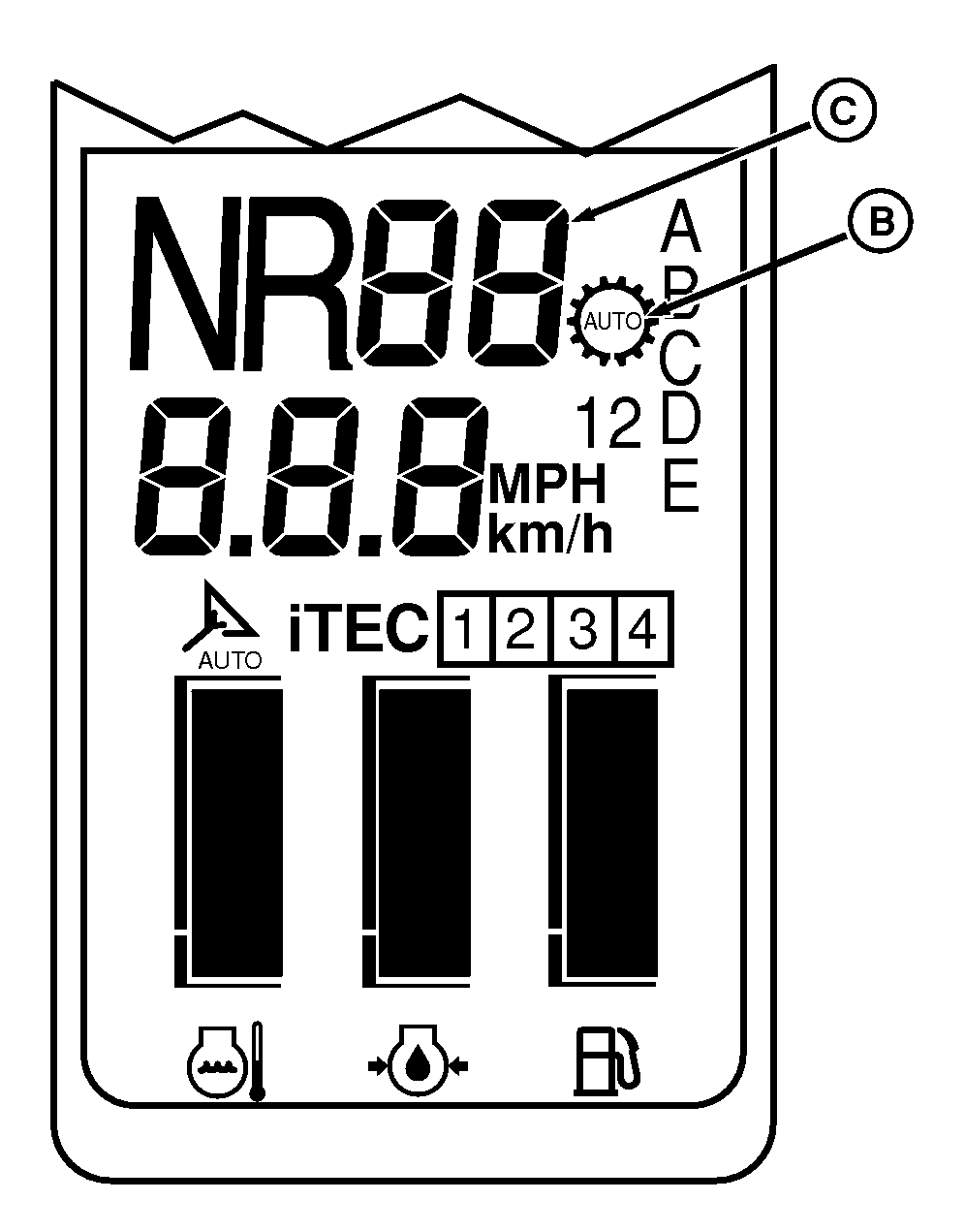

RXA0111056-UN-14OCT10

A - Bouton d'activation/rappel

B - Témoin du passage automatique des rapports

C - Affichage du rapport maximum

Le passage automatique des rapports est activé dès que le conducteur appuie sur le bouton d'activation/rappel (A) situé sur le levier de sélection (le témoin du passage automatique des rapports (B) s'allume). Lorsque le mode Auto est activé, la boîte de vitesses change les rapports automatiquement jusqu'au rapport maximum possible en fonction de la position de l'accélérateur et du régime moteur. À plein gaz et faible charge du moteur, la quatrième vitesse est sélectionnée. Cette vitesse peut s'avérer trop rapide pour certaines applications. Pour utiliser le passage automatique des rapports à des vitesses de déplacement faibles, il est recommandé d'utiliser la fonction de réglage du rapport maximum. Le réglage du rapport maximum permet de choisir la deuxième ou troisième vitesse en tant que rapport maximum pouvant être engagé par la boîte de vitesses.

NOTE: Le réglage du rapport maximum est activé lorsque le bouton d'activation/rappel (A) est actionné. Le fait d'appuyer sur le bouton d'activation/rappel (A) alors que la fonction est activée annule le passage automatique des vitesses. Tout passage manuel des rapports après l'activation du passage automatique annule cette fonction. Le moniteur de la console d'angle affiche le rapport maximum réglé pendant 4 secondes, pour confirmation visuelle, à chaque fois que le passage automatique des rapports est activé. Un changement de gamme après réglage du rapport maximum règle ce dernier en quatrième.

Une seule impulsion sur le bouton d'activation/rappel (A) sélectionne la quatrième comme rapport maximum. Deux impulsions rapides du bouton sélectionne la troisième comme rapport maximum. Trois impulsions rapides du bouton sélectionne la deuxième comme rapport maximum. Le rapport maximum (C) s'affiche sur la console d'angle pendant 4 secondes à chaque modification.
