Débranchement des flexibles hydrauliques—Arrière du tracteur

RXA0109573-UN-16AUG10

Commande à levier unique électrohydraulique

RXA0110344-UN-15OCT10

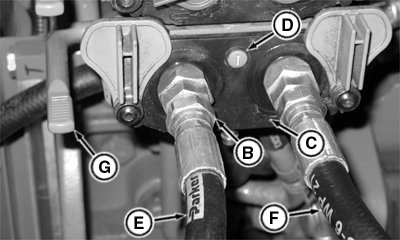

Raccords avec leviers de décharge haute pression

A - Touche/contacteurs de verrouillage de transport

B - Icône d'extension

C - Icône de rétraction

D - Numéro d'identification du distributeur auxiliaire

E - Flexible d'extension

F - Flexible de rétraction

G - Poignée

ATTENTION: Éviter tout risque de blessure. Verrouiller les commandes de distributeur auxiliaire avant de dételer les accessoires afin d'en prévenir tout mouvement.

1. Abaisser l'équipement au sol avant de débrancher les flexibles hydrauliques.

2. NOTE: Pour éliminer la pression hydraulique des flexibles, amener le levier multifonction du distributeur auxiliaire en position flottante, moteur en marche.

   Placer le levier multifonction du distributeur auxiliaire en position flottante pendant quelques secondes, moteur en marche.

3. Verrouiller les commandes de distributeur auxiliaire:

   • CommandARM™—Appuyer sur la touche de verrouillage de transport (A).
   • Commande à levier unique électrohydraulique—Appuyer sur la touche de verrouillage de transport (A).



4. Pousser la poignée (G) légèrement vers le bas pour relâcher toute pression d'huile emprisonnée avant de débrancher les flexibles.

5. IMPORTANT: Tirer ou forcer sur les flexibles de distributeur sélectif lors du débranchement risque d'endommager les embouts de flexible et les raccords de distributeur sélectif. S'il n'est pas possible de débrancher facilement les flexibles, relâcher la pression du circuit hydraulique en mettant le levier de distributeur auxiliaire sur la position flottante pendant quelques secondes avec le moteur en marche et s'aider de la poignée (G) pour débrancher les flexibles.

   Retirer les flexibles des raccords en tirant dessus à l'horizontale.

6. Tourner les caches-poussière vers le bas pour couvrir les raccords.
