Jeu de levage auxiliaire pour attelage

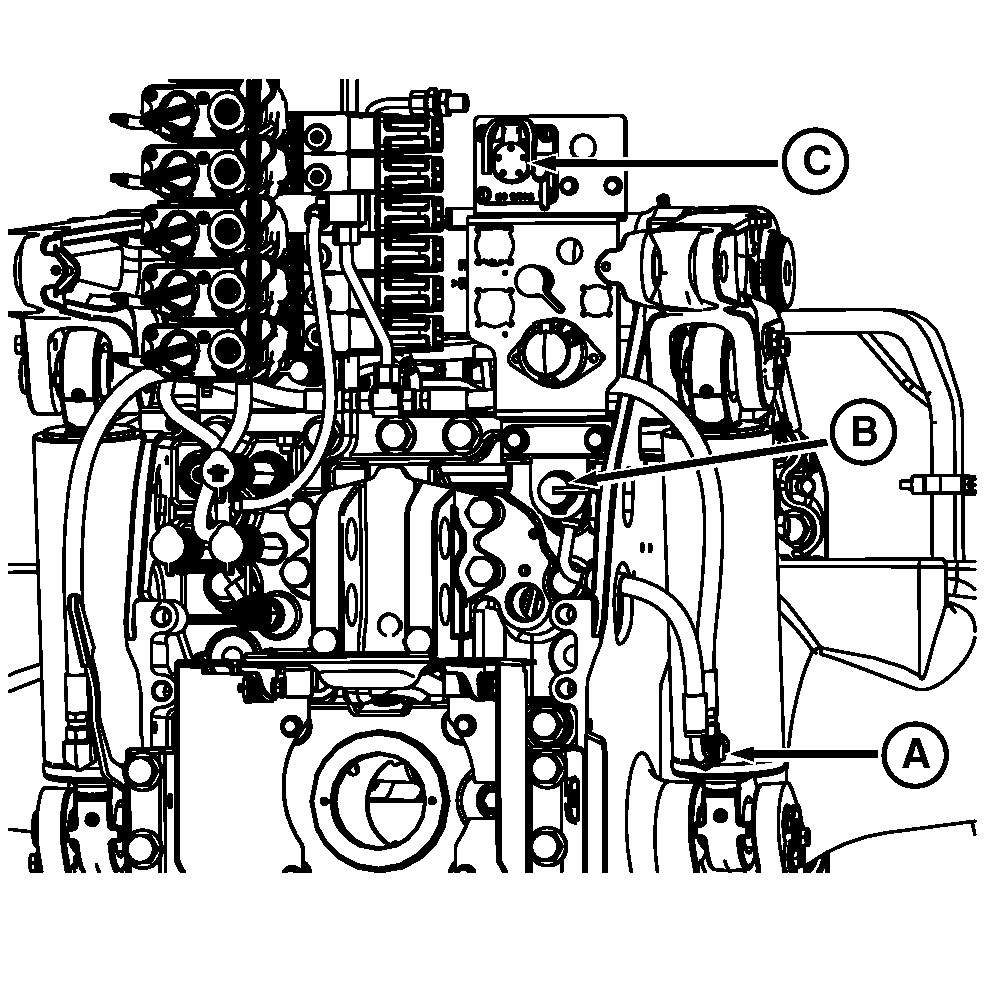

RXA0113558-UN-11FEB11

A - Raccord du vérin de relevage

B - Raccord de montée auxiliaire

C - Faisceau de raccordement

Le jeu auxiliaire de levage du relevage est disponible comme option auprès du concessionnaire John Deere™.

La commande à levier unique de l'accessoire permet d'actionner un distributeur sélectif et un attelage 3 points à l'aide d'un seul levier. Le jeu se branche sur le vérin de relevage droit (A).

Brancher le flexible de montée au raccord (B).

NOTE: Le connecteur 9 bornes et le faisceau de raccordement (C) sont nécessaires pour le jeu auxiliaire de levage du relevage. Le faisceau de raccordement désactive le distributeur d'attelage et permet l'actionnement de ce dernier par un distributeur sélectif.
