Utilisation du circuit hydraulique à signal de charge (bloc de puissance hydraulique externe)

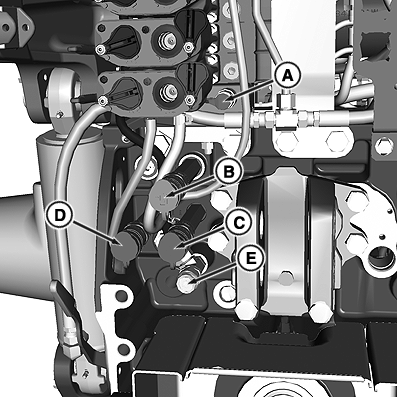

RXA0112864-UN-14JAN11

A - Détection de charge

B - Pression

C - Retour

D - Retour

E - Orifice de vidange vers carter

Le coupleur de dérivation sert de source de pression/débit pour les fonctions auxiliaires équipées de régulateurs de débit indépendants. Utiliser le coupleur de dérivation lorsque:

• La commande de distributeur auxiliaire du tracteur n'est pas nécessaire
• Le distributeur d'outil nécessite un signal de charge externe pour éviter le fonctionnement de la pompe à haute pression
• Aucune autre prise de distributeur auxiliaire n'est disponible

Le coupleur de dérivation ne peut fonctionner qu'avec un “signal de charge” réglant la pression de la pompe, c'est pourquoi une conduite de “signal de charge” est utilisée. Certains équipements peuvent nécessiter des modifications Des raccords hydrauliques spéciaux sont disponibles auprès du concessionnaire John Deere™.

Brancher aux raccord de détection de charge (A), de pression (B) et de retour (C ou D).
