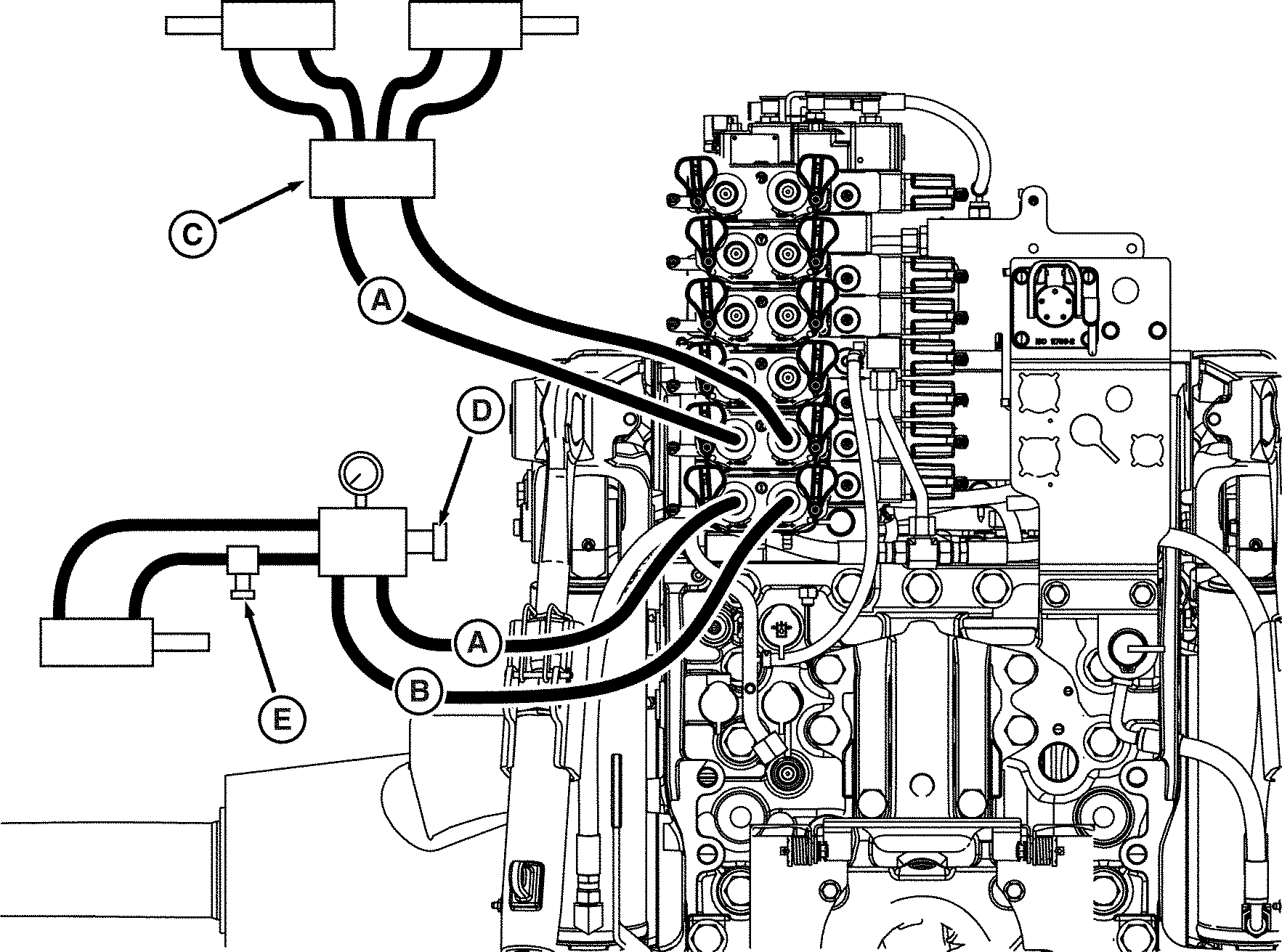

Raccordement d'outil, exemple 1 — Travaux avec régulateur de pression (semoirs à grains ou semoirs pneumatiques avec circuit à pression constante vers le bas)

RXA0114390-UN-25MAY12

A - Conduite de raccord d'extension

B - Conduite de raccord de rétraction

C - Vanne sélectrice

D - Régulateur de pression

E - Soupape de verrouillage pour le transport

Pour les outils utilisant une pression active vers le bas, régler la commande de flux en position continue et amener le levier sur la position de verrouillage de rétraction.

La pompe hydraulique fonctionne alors à la pression maximum, ce qui peut entraîner une surchauffe de l'huile hydraulique si les moteurs hydrauliques sont commandés par d'autres distributeurs auxiliaires et que la température de l'air est élevée. Pour éviter ce problème, n'utiliser qu'un minimum de moteurs hydrauliques lorsque la pression active vers le bas est en service.
