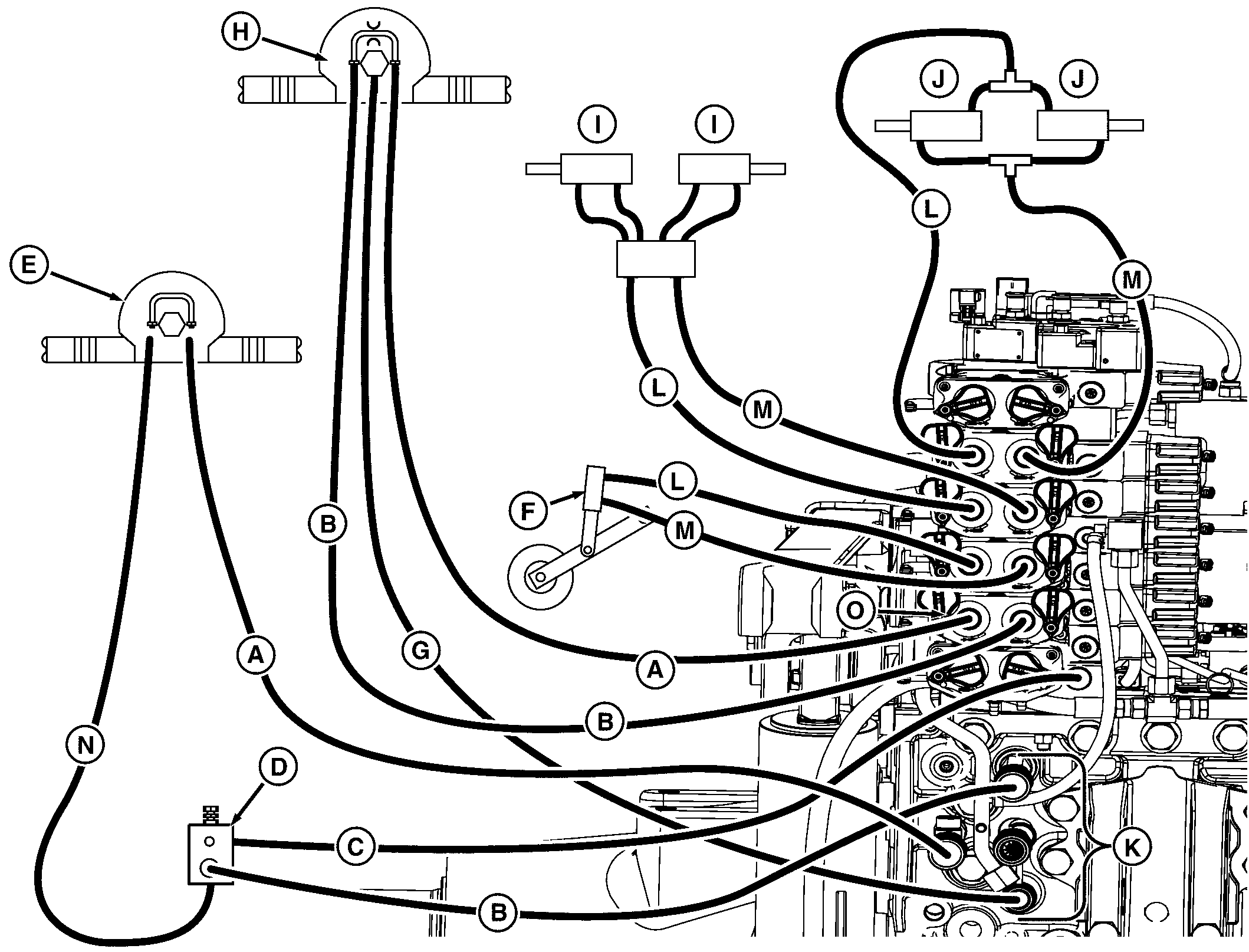

Raccordement d'équipement, exemple 2 — Application
moteur avec coupleur de dérivation et drain de carter

RXA0113667-UN-11FEB11
A - Conduite de retour
B - Conduite de pression
C - Conduite de signal de charge
D - Soupape de commande
E - Moteur du système d'aspiration
F - Vérin de relevage/descente
G - Conduite de drain du carter de moteur
H - Second moteur
I - Repères
J - Repliage
K - Raccords du bloc de puissance hydraulique externe
L - Conduite de raccord d'extension
M - Conduite de raccord de rétraction
N - Conduite de débit régulé
O - Embout de flexible de retour spécial
Dans cet exemple, le moteur du système d'aspiration (E)
est entraîné via le bloc de puissance hydraulique externe,
ce qui nécessite une connexion de signal de charge (C) pour
enclencher la pompe hydraulique.
Le second moteur (H) est équipé d'une conduite
de drain (G) de carter moteur. L'huile sous pression provient du raccord
de rétraction du distributeur auxiliaire et l'huile de retour
est dirigée vers le raccord d'extension. Quand l'huile de retour
du moteur est dirigée vers un distributeur auxiliaire, un embout
de flexible de retour spécial (O) est nécessaire pour
empêcher l'huile sous haute pression de retourner vers le moteur
et d'endommager éventuellement les joints. Lorsque le moteur
est arrêté, la manette du distributeur auxiliaire est
amenée en position flottante pour permettre au moteur de s'immobiliser
progressivement. Le déplacement du levier en position neutre
entraîne l'arrêt soudain du moteur et peut endommager
les joints lorsque l'huile de retour est dirigée à travers
un distributeur auxiliaire.
|
|
