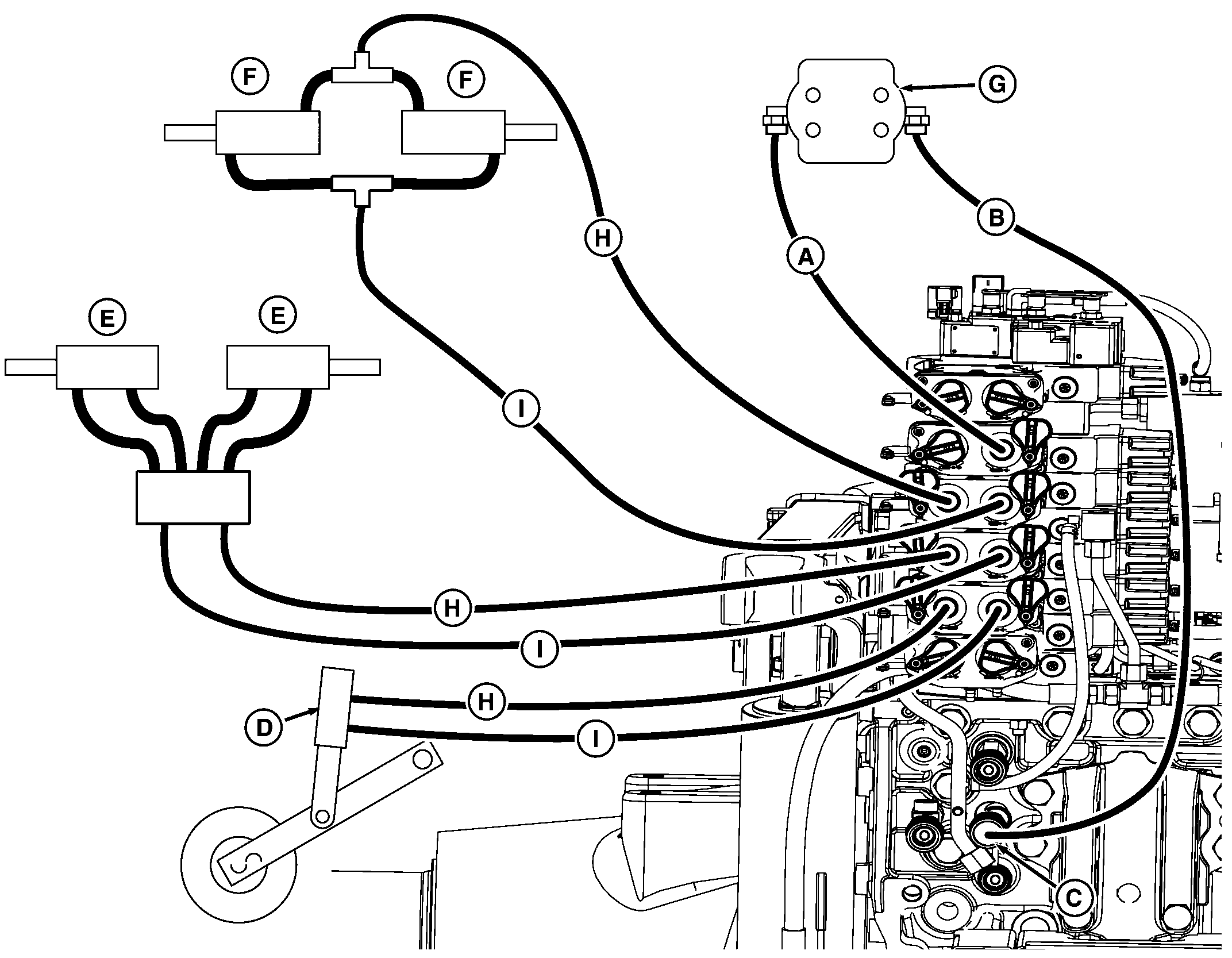

Raccordement d'outil, exemple 3 — Application moteur avec raccord de rétraction du distributeur auxiliaire et retour moteur auxiliaire

RXA0113668-UN-11FEB11

A - Conduite de pression

B - Conduite de retour

C - Raccord de retour de moteur

D - Vérin de relevage/descente

E - Marqueur

F - Repliage

G - Moteur hydraulique

H - Conduite de raccord d'extension

I - Conduite de raccord de rétraction

Dans cet exemple, le moteur (G) reçoit l'huile sous pression de l'orifice rétraction du distributeur auxiliaire. L'huile de retour est dirigée vers le raccord de retour du moteur. Lorsque le moteur est à l'arrêt, le levier du distributeur auxiliaire se met en position de flottement. Comme l'huile de retour est dirigée vers le raccord de retour du moteur, aucun embout de flexible spécial n'est nécessaire.
