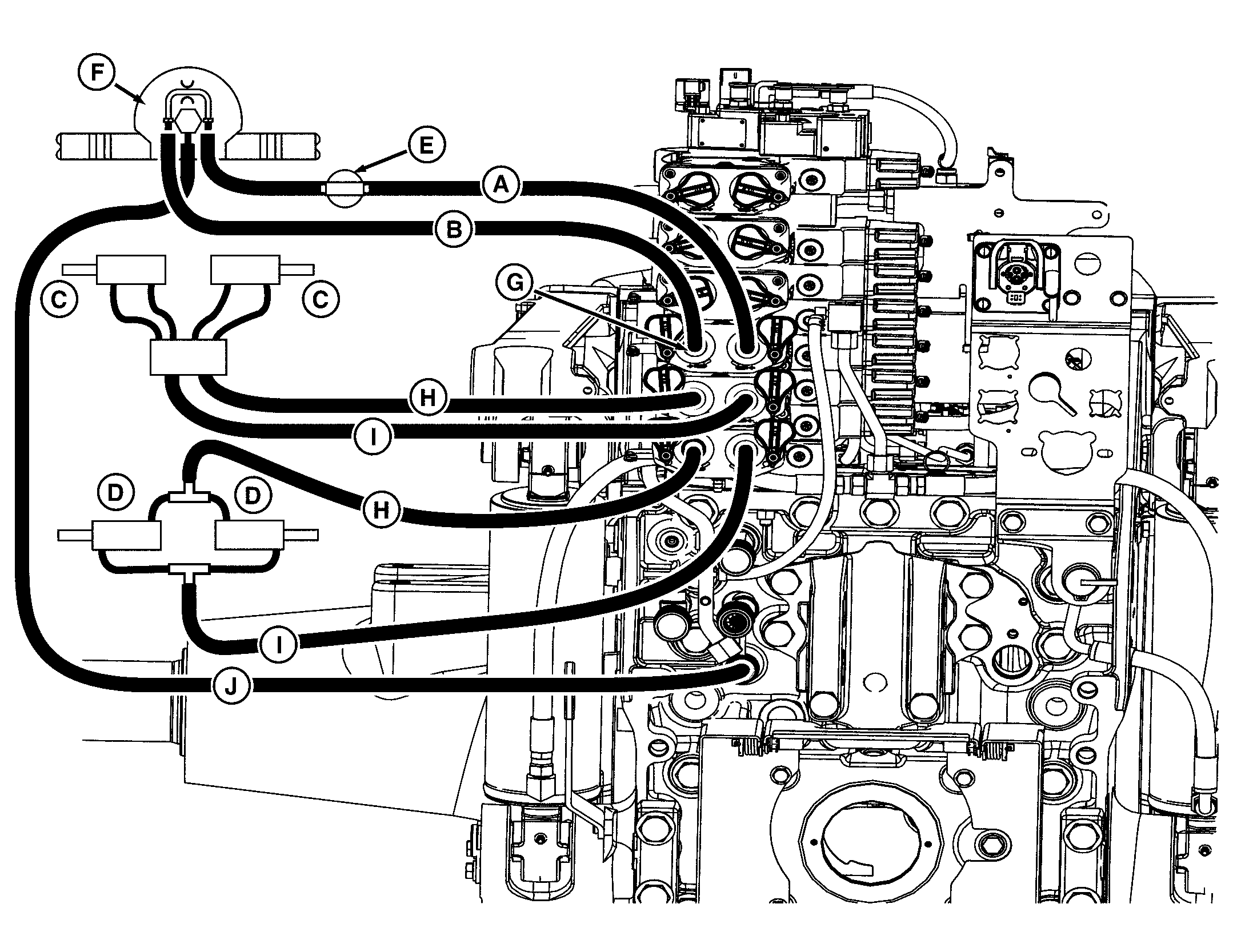

Raccordement d'équipement, exemple 4—Semoir avec moteur du système de dosage par le vide et conduite de retour au distributeur auxiliaire utilisant l'embout de retour du moteur

RXA0113669-UN-11FEB11

A - Conduite de pression

B - Conduite de retour

C - Repères

D - Repliage

E - Régulateur de débit (grand ouvert)

F - Moteur d'aspiration

G - Embout de flexible de retour spécial

H - Conduite de raccord d'extension

I - Conduite de raccord de rétraction

J - Conduite de drain de carter¹

Dans cette application, le régulateur de débit (E) doit être grand ouvert et le débit commandé par le panneau de commande de distributeur auxiliaire. Si le débit est régulé par le régulateur de débit, la pression de la pompe hydraulique sera maximale. Ceci pourrait entraîner une surchauffe de l'huile hydraulique si la température de l'air est élevée.

Le moteur d'aspiration (F) reçoit l'huile sous pression du raccord de rétraction du distributeur auxiliaire. Comme l'huile de retour est dirigée vers un distributeur auxiliaire, un embout de flexible de retour spécial (G) est nécessaire pour empêcher l'huile sous haute pression de revenir vers le moteur et d'endommager éventuellement les joints. Lorsque le moteur est arrêté, la manette du distributeur auxiliaire est amenée en position flottante pour permettre au moteur de s'immobiliser progressivement. Si le levier est amené en position neutre, le moteur s'arrête brusquement, ce qui risque d'endommager les joints.
