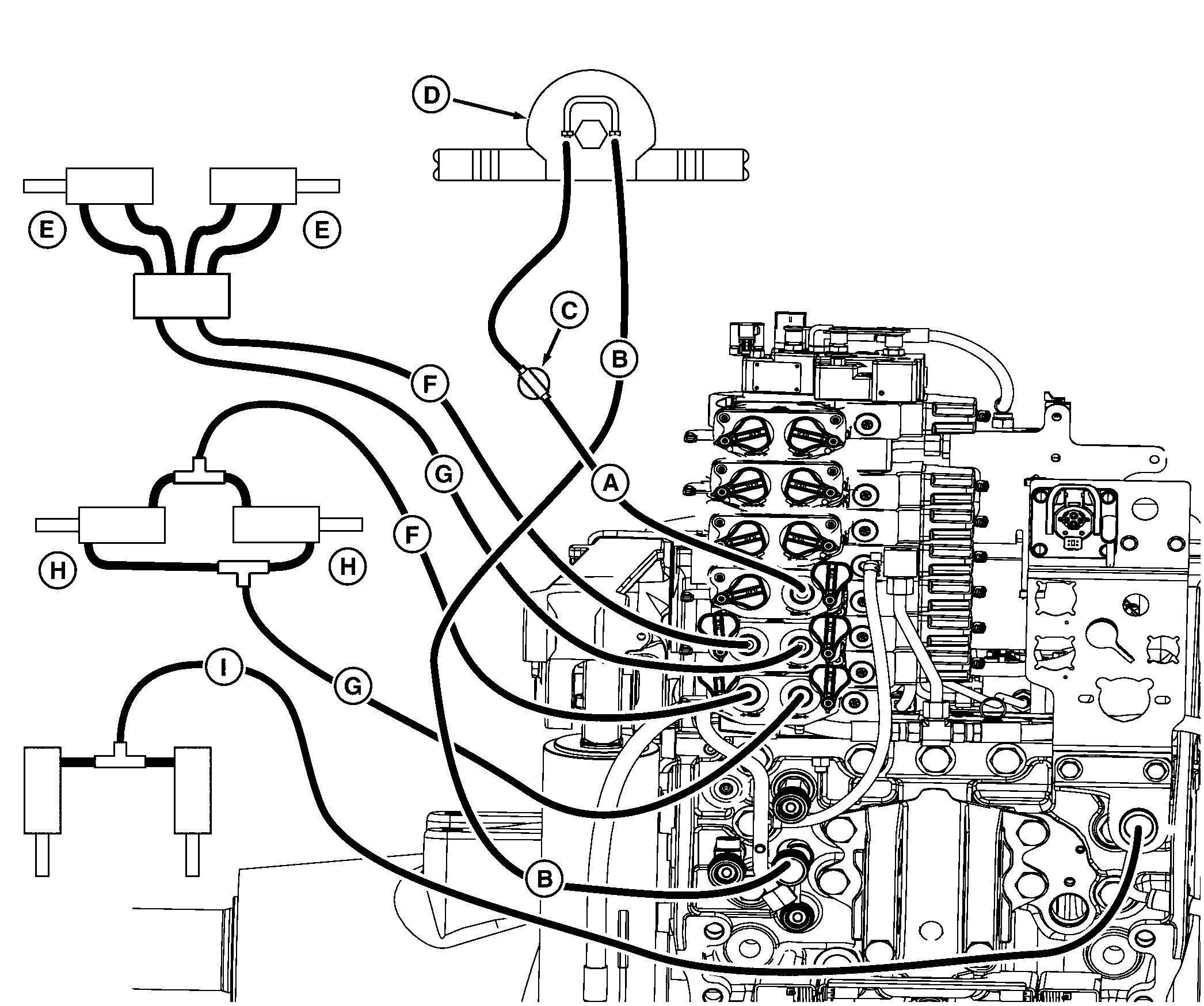

Raccordement d'équipement, exemple 5 — Semoir intégral avec jeu de levage auxiliaire du relevage fonctionnant en parallèle avec le distributeur de relevage

RXA0113670-UN-11FEB11

A - Conduite de pression

B - Conduite de retour

C - Régulateur de débit (grand ouvert)

D - Moteur d'aspiration

E - Repliage

F - Conduite de raccord d'extension

G - Conduite de raccord de rétraction

H - Repères

I - Jeu de levage auxiliaire du relevage

Dans cet exemple, le moteur d'aspiration (D) reçoit de l'huile sous pression du raccord de rétraction du distributeur auxiliaire. L'huile de retour est dirigée vers l'orifice de retour du bloc de puissance hydraulique externe. Lorsque le moteur est à l'arrêt, le levier du distributeur auxiliaire se met en position flottante.

Le régulateur de débit (C) est grand ouvert et le débit est régulé par le panneau de commande du tracteur. Si le débit d'huile est régulé par le régulateur, la pression de la pompe sera maximale. Cela pourrait entraîner une surchauffe de l'huile hydraulique, si la température de l'air est élevée.

Le vérin de levage auxiliaire du relevage est relié au raccord du distributeur de relevage auxiliaire contrôlé par le levier de commande de l'attelage se trouvant dans la cabine.
