Raccordement d'équipement, exemple 6 — Semoir porté avec vérin de levage auxiliaire du relevage, vérin de relevage contrôlés par le distributeur auxiliaire en parallèle avec le jeu de levage auxiliaire du relevage

RXA0113671-UN-31MAR11

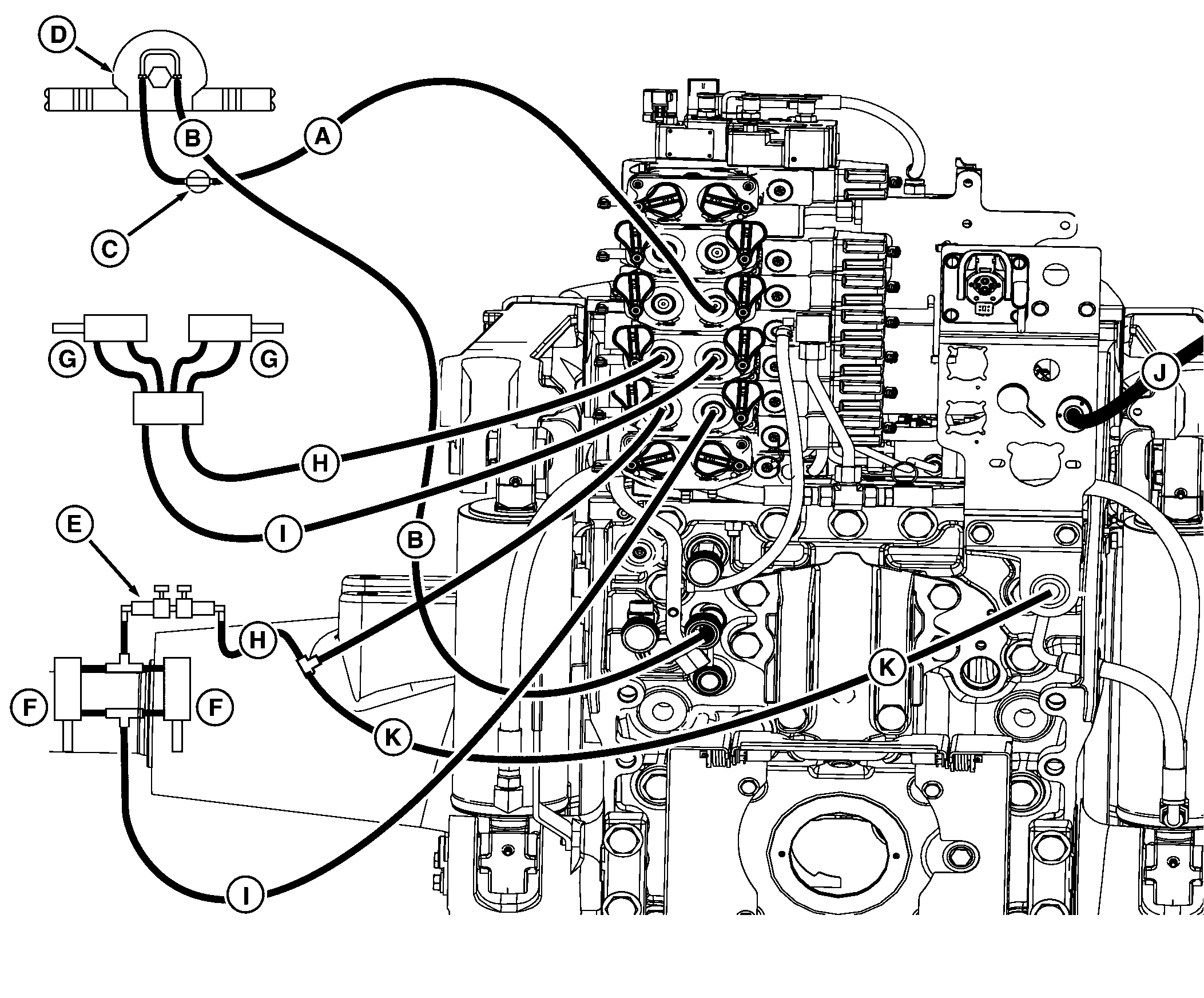

Raccordement d'équipement, exemple 6 (commandé par distributeur auxiliaire)

A - Conduite de pression

B - Conduite de retour

C - Régulateur de débit (grand ouvert)

D - Moteur d'aspiration

E - Soupape de commande

F - Jeu de levage auxiliaire du relevage

G - Repères

H - Conduite de raccord d'extension

I - Conduite de raccord de rétraction

J - Connecteur 9 plots avec faisceau

K - Jeu de levage auxiliaire du relevage

Dans cet exemple, le moteur d'aspiration (D) reçoit de l'huile sous pression du raccord de rétraction du distributeur auxiliaire. L'huile de retour est dirigée vers l'orifice de retour du bloc de puissance hydraulique externe. Lorsque le moteur est à l'arrêt, le levier du distributeur auxiliaire se met en position de flottement.

Le régulateur de débit (C) est grand ouvert et le débit est régulé par le panneau de commande du tracteur. Si le débit d'huile est régulé par le régulateur, la pression de la pompe sera maximale. Cela pourrait entraîner une surchauffe de l'huile hydraulique, si la température de l'air est élevée.

Dans cette configuration, le distributeur auxiliaire I permet de commander à la fois le distributeur de relevage et le jeu de levage auxiliaire. Le connecteur 9 plots avec faisceau (J) contient un circuit en boucle qui désactive le contrôleur du relevage du tracteur lorsqu'il est branché sur le connecteur à 9 plots relié au faisceau principal du tracteur.
