Levier de distributeur auxiliaire - Extension et position de verrouillage d'extension

Extension

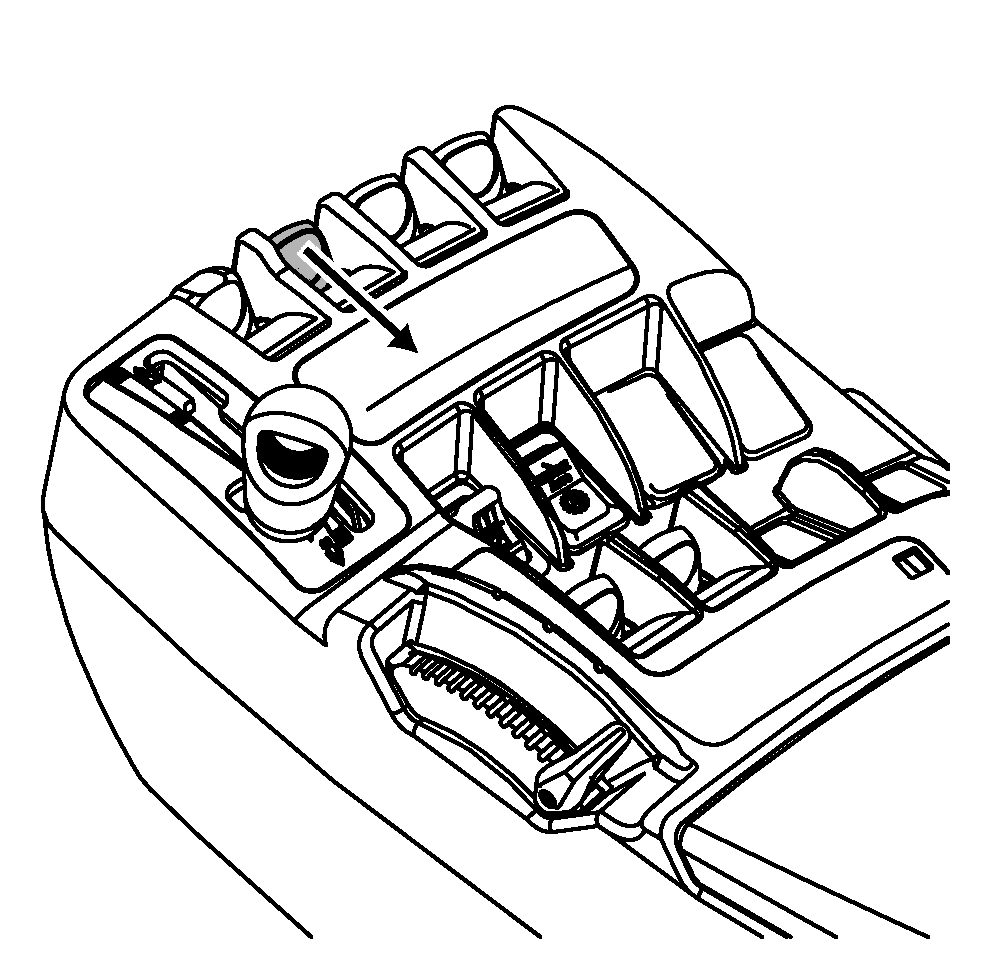

RXA0101980-UN-08APR09

Tirer le levier légèrement en arrière de la position neutre. Le vérin s'étend alors lentement à un débit variable. (Voir “Réglage du débit des distributeurs auxiliaires” dans cette section.)

Tirer le levier complètement vers l'arrière pour étendre le vérin commandé à distance à la vitesse maximale. Le mode de fonctionnement du verrouillage dépend du mode choisi sur le distributeur auxiliaire.

NOTE: La temporisation est impossible en position d'extension.

Verrouillage d'extension

Tirer le levier vers l'arrière en position cran d'arrêt (position “enclenchée”) et le relâcher. Le levier revient en position neutre, mais le débit continue à la vitesse réglée dans le CommandCenter™. (Voir “Réglage du débit des distributeurs auxiliaires” et “Réglage de la temporisation du verrouillage”, dans cette section.)

La temporisation du débit commence quand le levier est amené dans la position de verrouillage. La durée du débit du distributeur auxiliaire doit être réglée de façon à ce que le vérin soit complètement étendu lorsque la durée s'est écoulée.

NOTE: Si le levier ne quitte pas ma position de verrouillage pour retourner en position neutre en l'espace de 0,8 seconde, le verrouillage est annulé.

Le verrouillage peut être annulé en déplaçant le levier du distributeur auxiliaire à l'avant ou à l'arrière de la position neutre.
