Levier de distributeur auxiliaire - Rétraction et position de cran de rétraction

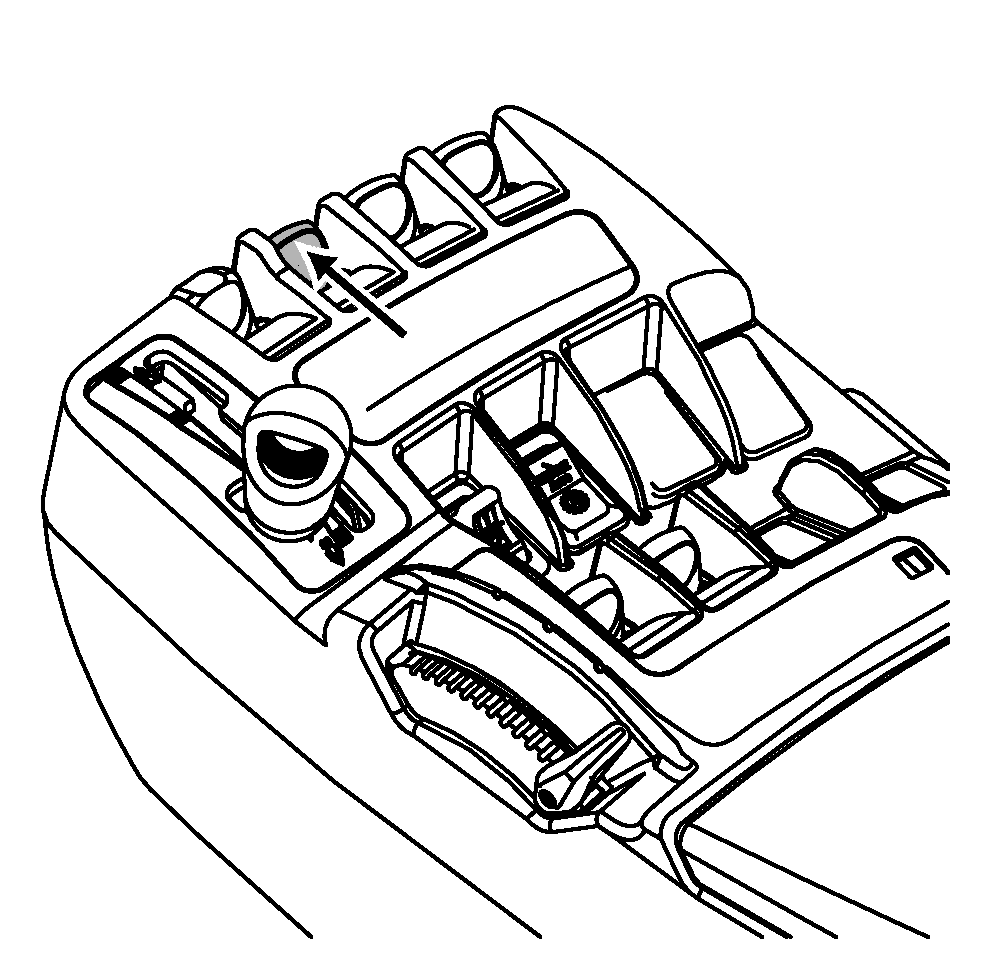

Position de rétraction

RXA0101981-UN-08APR09

Pousser le levier légèrement vers l'avant hors du neutre. Le vérin se rétracte alors lentement à un débit variable. (Voir “Réglage du débit des distributeurs auxiliaires” dans cette section.) Le levier revient en position neutre dès qu'il est relâché et le débit est interrompu.

Pousser le levier vers l'avant jusqu'au premier cran pour rétracter le vérin de commande à distance à la vitesse maximale.

NOTE: La temporisation est impossible en position de rétraction.

Position de verrouillage de rétraction

Pousser le levier vers l'avant dans le cran d'arrêt (position “enclenchée”) et le relâcher. Le levier revient en position neutre, mais le débit continue à la vitesse réglée. (Voir “Réglage du débit des distributeurs auxiliaires” et “Réglage de la temporisation du verrouillage”, dans cette section.)

La temporisation du débit commence quand le levier du distributeur auxiliaire est amené dans le cran pour la première fois. La durée du débit du distributeur auxiliaire doit être réglée de façon à ce que le vérin soit complètement rétracté une fois la durée écoulée.

Le verrouillage peut être annulé en déplaçant la manette du distributeur auxiliaire légèrement vers l'avant ou vers l'arrière après qu'elle soit revenue en position neutre, ou bien en maintenant la manette en position de rétraction pendant plus de 0,8 seconde une fois dégagée du cran.

NOTE: Les positions des crans sont ignorées au démarrage jusqu'à ce que le levier soit revenu en position neutre.
