Installation et utilisation de la barre d'attelage de catégorie 2 avec chape
IMPORTANT:

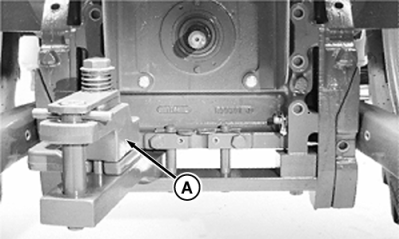

RW21410A-UN-02AUG99
A - Chape
En fonction de l'utilisation qui est faite de la PDF, il peut être nécessaire de retirer la chape.Il existe 2 types de chape pour la barre d'attelage de catégorie 2. L'illustration montre la chape standard; il existe une chape avec axe de verrouillage, similaire à la chape de barre d'attelage de catégorie 3 mais de dimension plus petite.
La chape (A) doit être fixée UNIQUEMENT sur le dessus de la barre d'attelage. Si la barre d'attelage est retournée, enlever la chape et la fixer sur le dessus de la barre.
|
Vis de fixation de la chape—Valeur prescrite |
|
|
Catégorie 2—Couple |
750 Nm (550 lb-ft) |
Atteler l'outil à la barre d'attelage en utilisant l'axe de la chape.
|
ZE59858,0000474-28-20101130 |
