Installation et utilisation de la barre d'attelage de catégorie 3 avec chape

RXA0084675-UN-20OCT05

RXA0085836-UN-10JAN06

RW26281-UN-12JUN99

RW26282-UN-12JUN99

A - Chape

B - Vis

C - Axe avec poignée

D - Axe de verrouillage

IMPORTANT: En fonction de l'utilisation qui en est faite, il peut être nécessaire de retirer la chape.

La chape (A) doit être fixée UNIQUEMENT sur le dessus de la barre d'attelage.

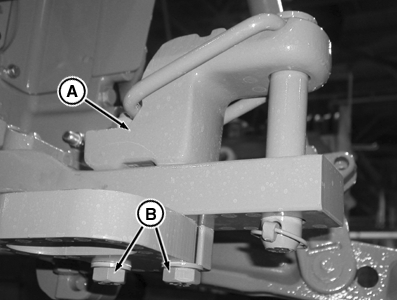

Mettre en place la chape et serrer les vis (B).

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis de retenue de la chape
Catégorie 3	Couple de serrage	750 Nm (550 lb-ft)

Retirer l'axe de verrouillage (D). Soulever l'axe avec la poignée (C) et positionner celle-ci dans l'encoche de la chape.

Atteler l'outil.

Si l'outil remorqué est également doté d'une chape, n'insérer l'axe que dans la barre d'attelage, pas dans la chape. NE PAS insérer l'axe à travers les quatre pièces.

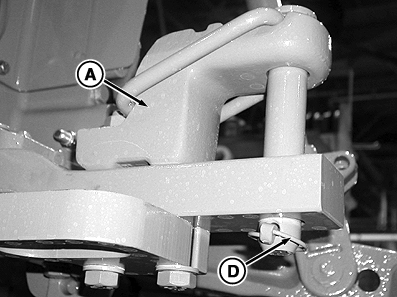

Mettre l'arrêtoir (D) en place.
