Repose et utilisation de la chape d'attelage (support de barre d'attelage à charge verticale élevée)

RXA0090741-UN-21SEP06

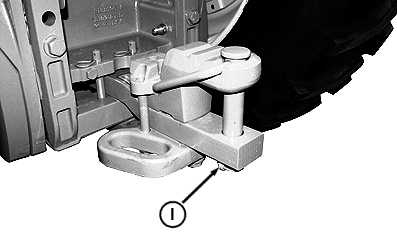

Support de barre d'attelage à charge verticale élevée

RXA0090746-UN-11SEP06

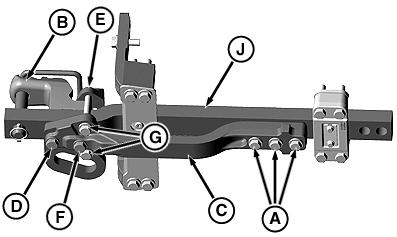

Ensemble de chape

RXA0090748-UN-11SEP06

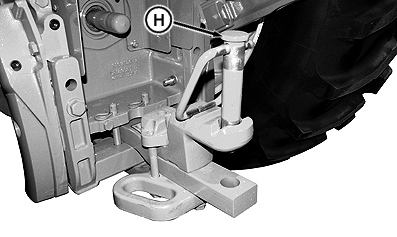

Ensemble axe

A - Vis

B - Ensemble de chape

C - Renfort

D - Vis

E - Dispositif de retenue

F - Vis

G - Vis

H - Axe avec poignée

I - Axe de verrouillage

J - Barre d'attelage

IMPORTANT: En fonction de l'application, il peut être nécessaire de retirer la chape.

La chape (B) doit être fixée UNIQUEMENT sur le dessus de la barre d'attelage.

NOTE: Maintenir le renfort durant la pose à l'aide d'un cric.

Monter le renfort (C) sur la barre d'attelage (J) à l'aide des trois rondelles et vis (A).

Monter le renfort (C) sur la barre d'attelage et la chape (B) à l'aide de la rondelle et de la vis (D).

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis (D)
Catégorie 3	Couple de serrage	750 N·m (555 lb.-ft.)

Poser la retenue (E) en utilisant la rondelle et la vis (F) ainsi que les deux rondelles et vis (G). Serrer les vis du renfort au couple prescrit.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis (F)
Catégorie 3	Couple de serrage	750 N·m (555 lb.-ft.)

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis (A et G)
Catégorie 3	Couple de serrage	430 N·m (320 lb.-ft.)

Déposer l'axe de verrouillage (I). Soulever l'axe avec la poignée (H) et le placer dans l'encoche de la chape.

Accrocher l'équipement.

Si l'équipement remorqué est également doté d'une chape, n'insérer l'axe que dans la barre d'attelage, pas dans la chape. NE PAS insérer l'axe à travers les quatre pièces.

Monter l'axe de verrouillage (I).

Déposer la chape dans l'ordre inverse de la repose.
