Garant de PDF arrière—PDF de type 3

ATTENTION: Éviter les risques de blessures. Toujours mettre la protection de la PDF dans la position correcte. Ne pas se servir de la protection comme d'un marchepied.

NOTE: La PDF de type 3 est dotée d'un arbre de 45 mm (1 -3/4 in) de diamètre avec 20 cannelures.

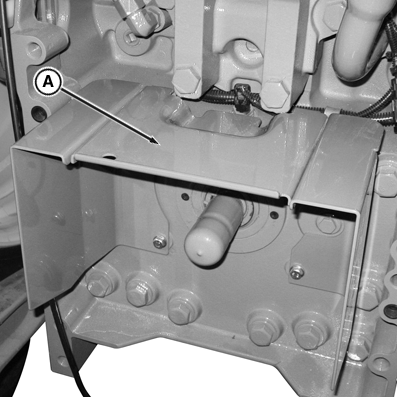

RXA0112528-UN-14DEC10

Position normale

A - Plaque supérieure

Veiller à abaisser la plaque supérieure (A) avant d'enclencher la PDF.

Lors de l'utilisation de la barre de poussée du relevage hydraulique, le garant de PDF doit être abaissé de sorte à obtenir un dégagement adéquat. Pour plus d'informations, voir Barre de poussée hydraulique, dans la section Relevage du présent livret d'entretien.
