Utilisation des masses de lestage de roues arrière

ATTENTION:

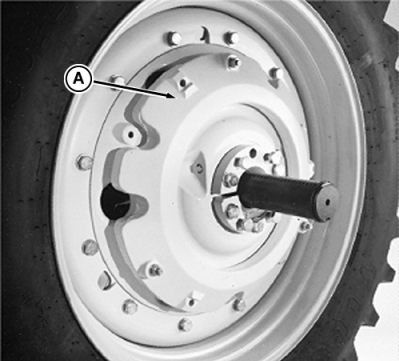

RW19886A-UN-02AUG99

A - Masses

Des masses (A) de 75 kg (165 lb) ou de 205 kg (450 lb) peuvent être placées sur l'intérieur ou l'extérieur des roues. Pour les roues en acier à 10 boulons, une masse de 75 kg (165 lb) doit être utilisée comme masse initiale.

NOTE: Lors d'un réglage de la voie de 762 mm (30 in), il n'est possible d'installer qu'une seule masse de 205 kg (450 lb) à l'intérieur de la roue.

Installer les masses sur la roue.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Boulons de fixation des masses de lestage de roue
Boulon M16	Couple de serrage	310 Nm (230 lb-ft)
Boulon M20	Couple de serrage	610 Nm (450 lb-ft)

Pour poser des masses supplémentaires, placer des boulons dans la masse précédente. Tourner la masse ajoutée pour aligner les boulons avec les trous de la masse.

Serrer les boulons et les resserrer après avoir parcouru environ 100 m (100 yd).

Resserrer les boulons après 3 HEURES et de nouveau après 10 HEURES d'utilisation.

Contrôler le serrage toutes les 250 heures.

IMPORTANT: Le dégagement minimum entre la masse de lestage de roue intérieure et les composants du tracteur doit être de 25 mm (1 in).
