Mesure (manuelle) du patinage des roues

RW26776-UN-12JAN00

RW26777-UN-13JAN00

IMPORTANT: Pour mesurer le patinage des roues correctement, s'assurer que la pression des pneus correspond aux charges de l'essieu. (Voir les tableaux des pressions recommandées, dans les sections Roues avant, pneus et voies et Roues arrière, pneus et voies.)

NOTE: Le pourcentage de patinage des roues peut être automatiquement déterminé pour les tracteurs équipés de l'unité radar optionnelle. Le radar doit être calibré correctement. (Voir la section CommandCenter™.)

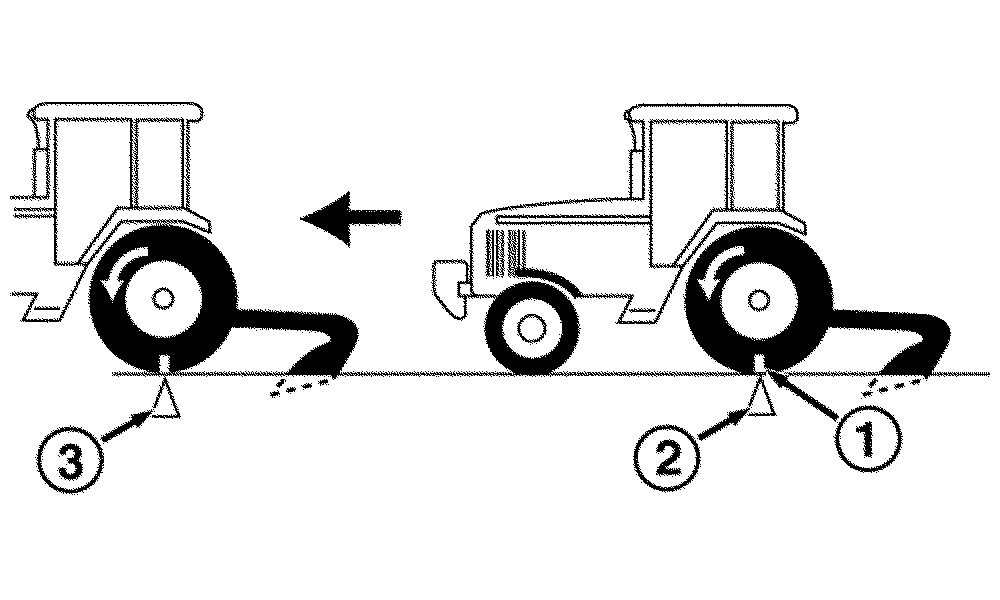

1. Tracer un repère sur un pneu arrière.

2. Avec le tracteur en marche et l'équipement abaissé sur le sol, tracer un repère de départ sur le sol.

3. Suivre le tracteur et tracer un second repère sur le sol à l'endroit où le pneu marqué à effectué dix tours de roue complets.

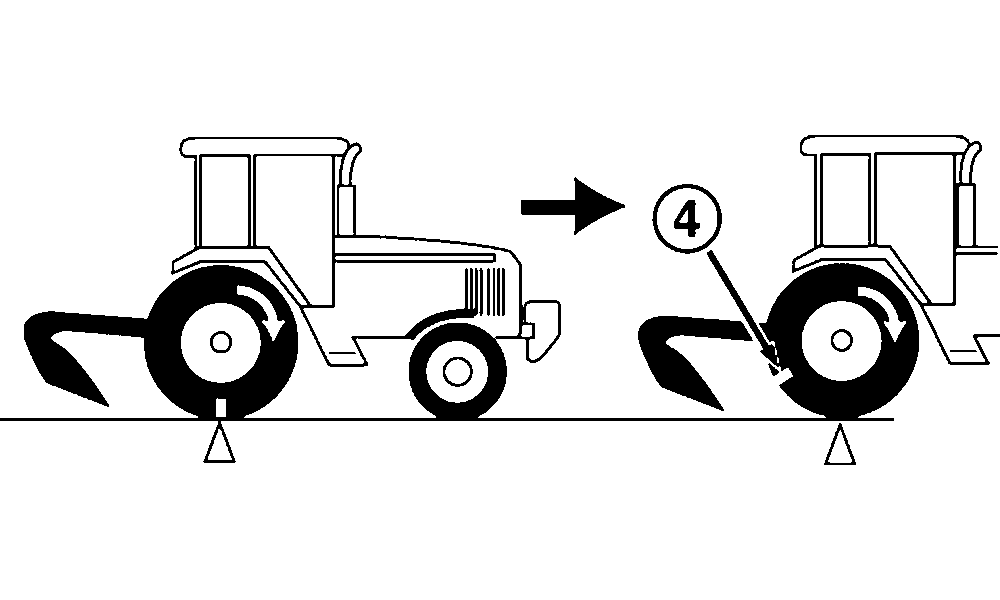

4. Répéter l'opération lorsque l'équipement est relevé et à la même vitesse de travail. Compter le nombre de tours du pneu entre les deux même repères.

5. Utiliser ce second résultat avec le tableau pour déterminer le patinage.

   NOTE: Le patinage idéal se situe entre 8 et 12% (tracteurs à pont avant).

6. Régler le lestage ou la charge afin d'obtenir le patinage correct.

   NOTE: La puissance disponible est considérablement réduite lorsque le patinage des roues descend en dessous du minimum.

   Tableau de patinage des roues
   Nb de tours de roue (Étape 4)	Pourcentage de patinage	Résultat
   10	0	Retirer du lestage
   9-1/2	5	Retirer du lestage
   9	10	Lestage correct
   8-1/2	15	Ajouter du lest
   8	20	Ajouter du lest
   7-1/2	25	Ajouter du lest
   7	30	Ajouter du lest
