Réglage du pincement (tracteurs avec pont avant ou avec essieu TLS™ Plus)

1.

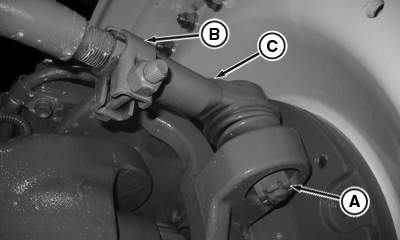

   RXA0113529-UN-11FEB11

   A - Écrou et axe

   B - Écrou de blocage

   C - Rotule de biellette de direction

   Vérifier que l'essieu est centré.

---




2. Desserrer l'écrou de blocage (B) du côté droit ou gauche de la barre d'accouplement.

3. Déposer l'axe et l'écrou (A).

4. Retirer l'extrémité de la barre d'accouplement (C) du carter de moyeu de roue.

5. NOTE: Un réglage du pincement de + ou - 3 mm (1/8 in) permet de réduire l'usure des pneus sur les routes stabilisées.

   Tourner la biellette de direction (C) si nécessaire pour obtenir un pincement ou une ouverture inférieure aux valeurs prescrites. Chaque tour correspond à peu près à un chngement de 3 mm (1/8 in).

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Pincement ou ouverture maximum	Distance	+ ou -3 mm (1/8 pouce)

6. Serrer chaque écrou au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Écrou de blocage de barre d'accouplement	Couple de serrage	75 N·m (55 lb-ft)

   NOTE: Les filetages de la vis de serrage doivent être dirigés vers l'avant du tracteur.
