Pose de la roue arrière sur moyeu en fonte

RXA0056891-UN-11SEP01

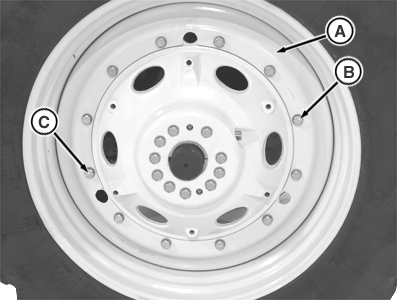

Moyeu en fonte renforcé à 10 boulons

A - Jante de roue

B - Trou ajusté

C - Trou oblong

1. ATTENTION: Éviter tout risque de blessure. Le non-respect de la procédure et de l'ordre de serrage des éléments de fixation entraîne la détérioration de l'équipement et peut provoquer des blessures. Le serrage correct des boulons de roue est essentiel, ils doivent être resserrés à plusieurs reprises.

   NOTE: Un des trous ajustés de la jante de roue (A) est plus petit que les autres. Un des trous oblongs est situé à 180° du trou rond; ceci permet d'améliorer le centrage de la roue.

   Monter le boulon dans le trou ajusté (B) et le serrer à la main.

2. Monter le boulon dans le trou oblong (C) et le serrer à la main.

3. Mettre en place les autres boulons et les serrer à la main.

4. Resserrer tous les boulons jusqu'à ce que le couple prescrit soit maintenu.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Boulons de roue	Couple de serrage	600 Nm (445 lb-ft)

5. Conduire le tracteur sur 100 m (100 yd), puis resserrer les boulons.

6. Serrer de nouveau au bout de 3 HEURES, 10 HEURES et CHAQUE JOUR durant la première semaine d'utilisation, puis toutes les 250 heures.

   IMPORTANT: Il est impératif de suivre exactement la procédure de resserrage des boulons de roue. Dans le cas contraire, les moyeux de roue risquent de subir des dommages.
