Pose de la roue arrière en acier sur le moyeu

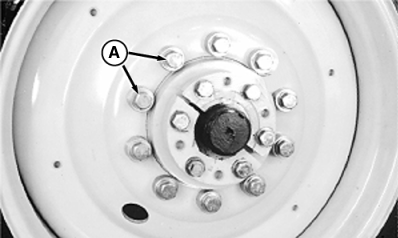

RXA0084448-UN-05OCT05

Moyeu standard

A - Boulons de roue sur moyeu

1. ATTENTION: Éviter tout risque de blessure. Le non-respect de la procédure et de l'ordre de serrage des éléments de fixation entraîne la détérioration de l'équipement et peut provoquer des blessures. Le serrage correct des boulons de roue est essentiel, ils doivent être resserrés à plusieurs reprises.

   NOTE: Vérifier la taille des trous sur les pneus jumelés; un des trous ajustés de la jante de roue (A) est peut être plus petit que les autres. Un des trous oblongs est situé à 180° du trou rond; ceci permet d'améliorer le centrage de la roue.

   Poser les boulons (A) et les serrer à la main.

2. Resserrer tous les boulons jusqu'à ce que le couple prescrit soit maintenu.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Boulons de roue sur moyeu	Couple de serrage	600 Nm (445 lb-ft)

3. Conduire le tracteur sur 100 m (100 yd), puis resserrer les boulons.

4. Serrer de nouveau au bout de 3 HEURES, 10 HEURES et CHAQUE JOUR durant la première semaine d'utilisation, puis toutes les 250 heures.

   IMPORTANT: Suivre scrupuleusement la procédure de serrage des boulons de roue. Toute négligence à cet égard peut entraîner des dommages matériels.
