Roues arrière, pneus et voie - Consignes

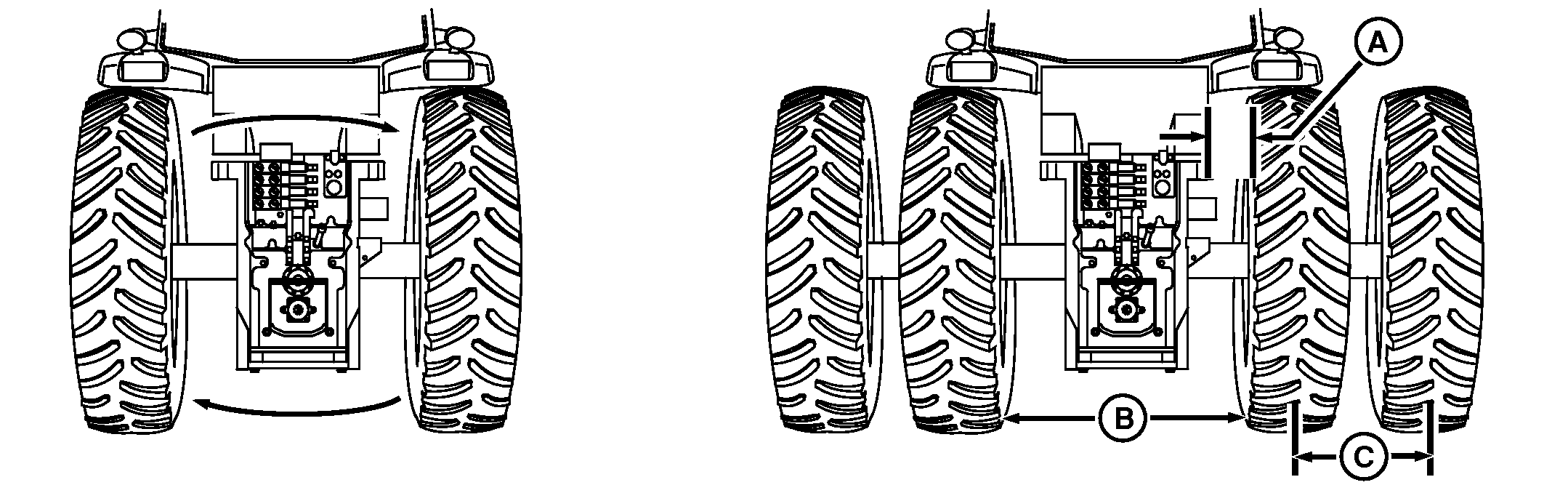

RXA0056701-UN-29AUG01

A - Dégagement entre la roue intérieure et l'aile

B - Distance entre les parois intérieures des roues motrices

C - Écartement minimum entre les pneus jumelés

ATTENTION: Éviter tout risque de blessures et l'instabilité du tracteur. Ne jamais travailler avec des pneus simples si la largeur de voie est inférieure à 1520 mm (60 in).

Braquer à une vitesse de transport avec une largeur de voie étroite peut entraîner l'instabilité du tracteur. Augmenter la largeur de voie pour améliorer la stabilité du tracteur.

IMPORTANT: Le dégagement minimum entre les pneus et les ailes (A) doit être de 25 mm (1 in). La distance entre les pneus doit être au minimum de 1015 mm (40 in), les pneus étant à distance égale de l'axe médian du tracteur.

Les cales stabilisatrices étant en position supérieure (oscillation tolérée), la distance minimale entre les pneus doit être de 1090 mm (43 in) pour éviter tout risque de contact accidentel.

Ne pas dépasser 2800 mm (110 in) d'écartement entre les pneus uniques lors de la traction de charges lourdes.

Vérifier qu'il existe un dégagement suffisant entre l'équipement et les pneus arrière.

NE PAS combiner les pneus radiaux et diagonaux sur le même essieu.

Les pneus des roues motrices et des roues jumelées montés sur le même essieu doivent tous être gonflés à la même pression.

Les roues en fonte se mettent à l'intérieur et les roues en acier à l'extérieur des tracteurs à roues jumelées.

La performance de la machine est affectée si un pneu radial est trop gonflé. Le maintien de la pression de gonflage correcte assure une traction optimale.

Écartement minimum pour les roues jumelées (C)
La voie se mesure entre le milieu des pneus.
Section de pneu	Écartement minimum
480 mm (18.4 in)	549 mm (21.6 in)
520 mm (20.8 in)	591 mm (23.3 in)
620 mm (24.5 in)	695 mm (27.4 in)
650 mm (25.5 in)	726 mm (28.6 in)
710 mm (28.0 in)	788 mm (31 in)
