Contrôle des freins non assistés

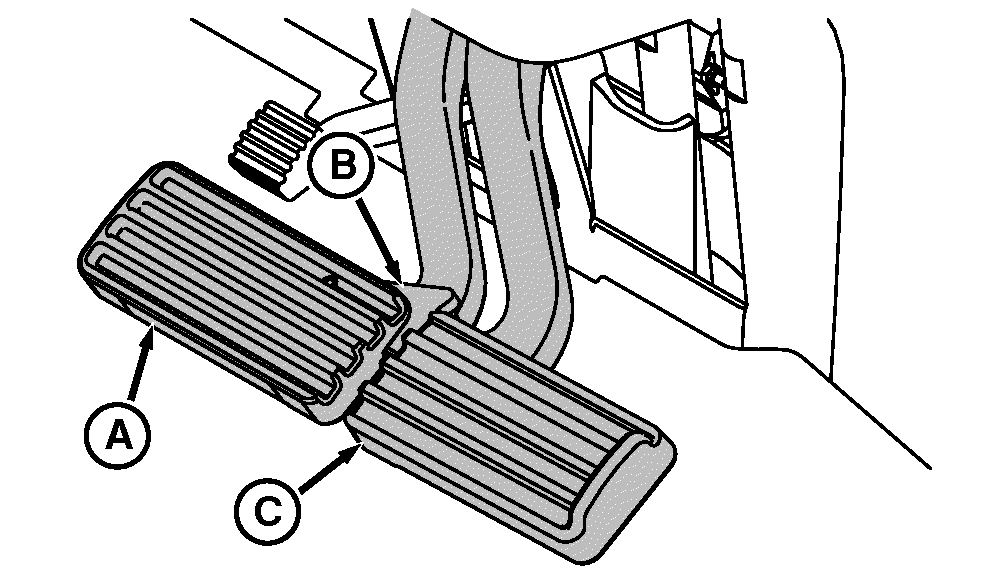

RXA0068386-UN-27AUG03

A - Pédale de frein gauche

B - Barre de verrouillage

C - Pédale de frein droite

Avec le moteur arrêté, vérifier que les freins non assistés fonctionnent correctement:

1. Pomper la pédale de frein gauche (A) et la pédale de frein droite (C) séparément. La réaction des pédales doit être ferme. Si la réaction des pédales n'est pas ferme, demander au concessionnaire John Deere™ de purger les freins.

2. Vérifier que les pédales ne descendent pas jusqu'en butée dans les 10 secondes suivant leur actionnement. Dans le cas contraire ou si une pédale s'enfonce plus rapidement que l'autre, consulter le concessionnaire John Deere™.

3. Appuyer sur les deux pédales simultanément. Une résistance ferme doit être obtenue à peu près à la même hauteur avec chaque pédale. Si la hauteur varie de plus de 51 mm (2 in), demander au concessionnaire John Deere™ de purger les freins.

   IMPORTANT: Tout enfoncement décelable de la pédale à partir du point de résistance (pédale dure) indique une fuite dans le système de freinage. Contacter le concessionnaire John Deere™.

   NOTE: La dureté de la pédale se ressent quand la pédale de frein semble stoppée, même si elle continue d'être enfoncée. Ceci doit se produire à 102—127 mm (4—5 in) de course pour les tracteurs sans frein de remorque et à 127—152 mm (5—6 in) pour les tracteurs avec frein de remorque. Le maître-cylindre de frein émet un crissement juste avant que le point de dureté de la pédale soit atteint.
