Remplacement de l'ampoule des feux stop ou du clignotant

RXA0109540-UN-18AUG10

RXA0109542-UN-18AUG10

RXA0109544-UN-08OCT10

RXA0109551-UN-18AUG10

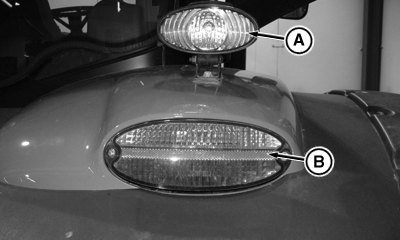

A - Phare D.H.I.

B - Lentille des feux arrière

C - Faisceau des clignotants

D - Languette de clignotant

E - Faisceau de feu stop

F - Languette de feu stop

G - Douille de l'ampoule du clignotant

H - Douille de l'ampoule du feu stop

I - Ampoule

J - Douille

1. Retirer les vis et la lentille (B) du feu arrière.

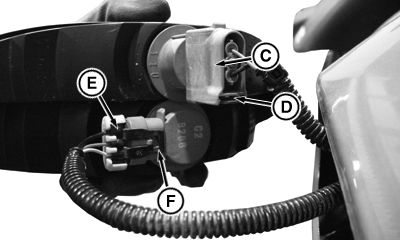

2. Enfoncer la languette de clignotant (D) et déposer le faisceau de clignotant (C).

3. Soulever la languette de feu stop (F) et déposer le faisceau de feu stop (E).

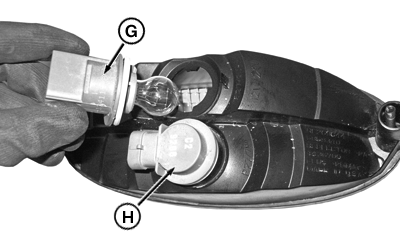

4. Tourner la douille de l'ampoule du clignotant (G) d'un quart de tour vers la gauche et la retirer en premier.

5. Tourner la douille de l'ampoule du feu stop (H) d'un quart de tour vers la gauche et la retirer.

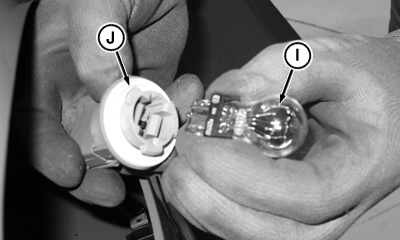

6. Tirer l'ampoule (I) de la douille (J).

7. Poser une ampoule neuve (I) dans la douille (J) et tourner cette dernière d'un quart de tour vers la droite pour l'installer.

8. Remplacer les faisceaux (C et E).

9. Remettre le diffuseur et les vis en place.
