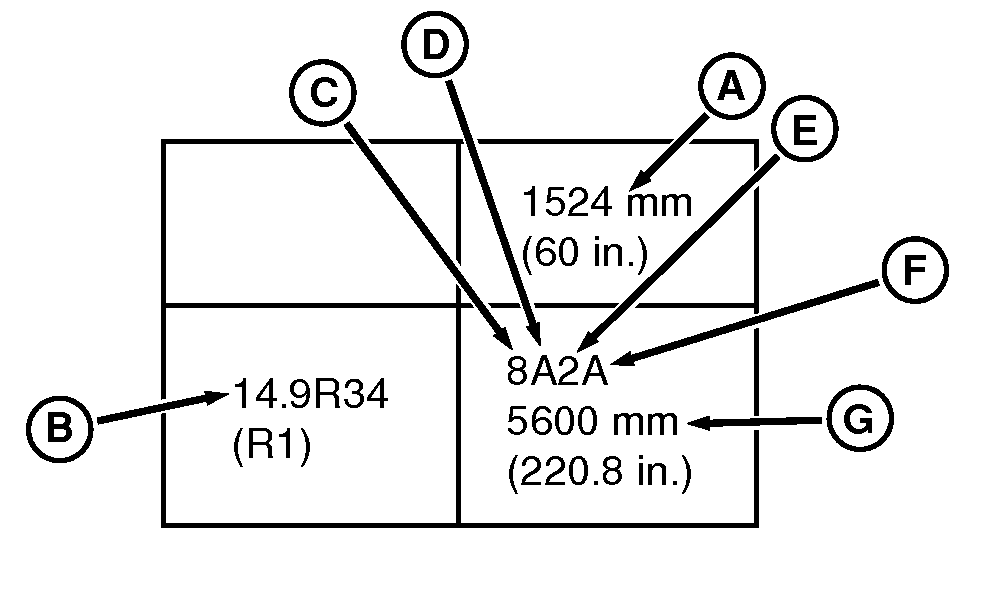

Tableau pour les réglages des pneus avant, ailes et butées de braquage

RXA0112127-UN-07JAN11

A - Réglage de la voie

B - Monte en pneus

C - Jante à huit positions

D - Réglage de la voie

E - Butée de direction

F - Réglages du support et de la butée

G - Rayon de braquage

NOTE: Ceci fournit des explications concernant les tableaux de plusieurs pages suivantes.

La première ligne du haut de la page indique le réglage de la voie (A) en millimètres et en pouces.

La première colonne indique la monte en pneus (B).
