Limites de charge de la barre d'attelage en fonction de la position et de la longueur de la barre d'attelage et du type du PDF

RXA0084670-UN-19OCT05

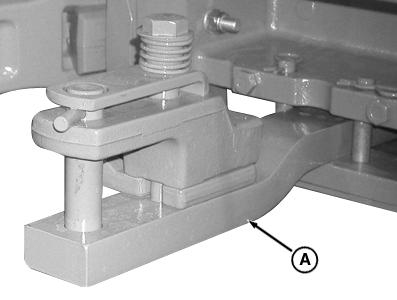

Barre d'attelage, catégorie 2

RXA0084672-UN-20OCT05

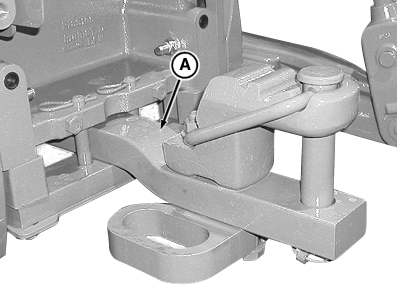

Barre d'attelage de catégorie 3

RXA0082198-UN-25JUL05

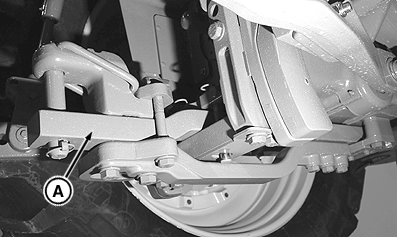

Barre d'attelage de catégorie 3 et support de barre d'attelage à charge verticale élevée

A - Barre d'attelage

NOTE: La barre d'attelage de catégorie 2 utilise un axe de 33 mm (1.3 in). La barre d'attelage de catégorie 3 utilise un axe de 38 mm (1.5 in).

Options de barre d'attelage selon les modèles

RXA0084666-UN-02NOV05

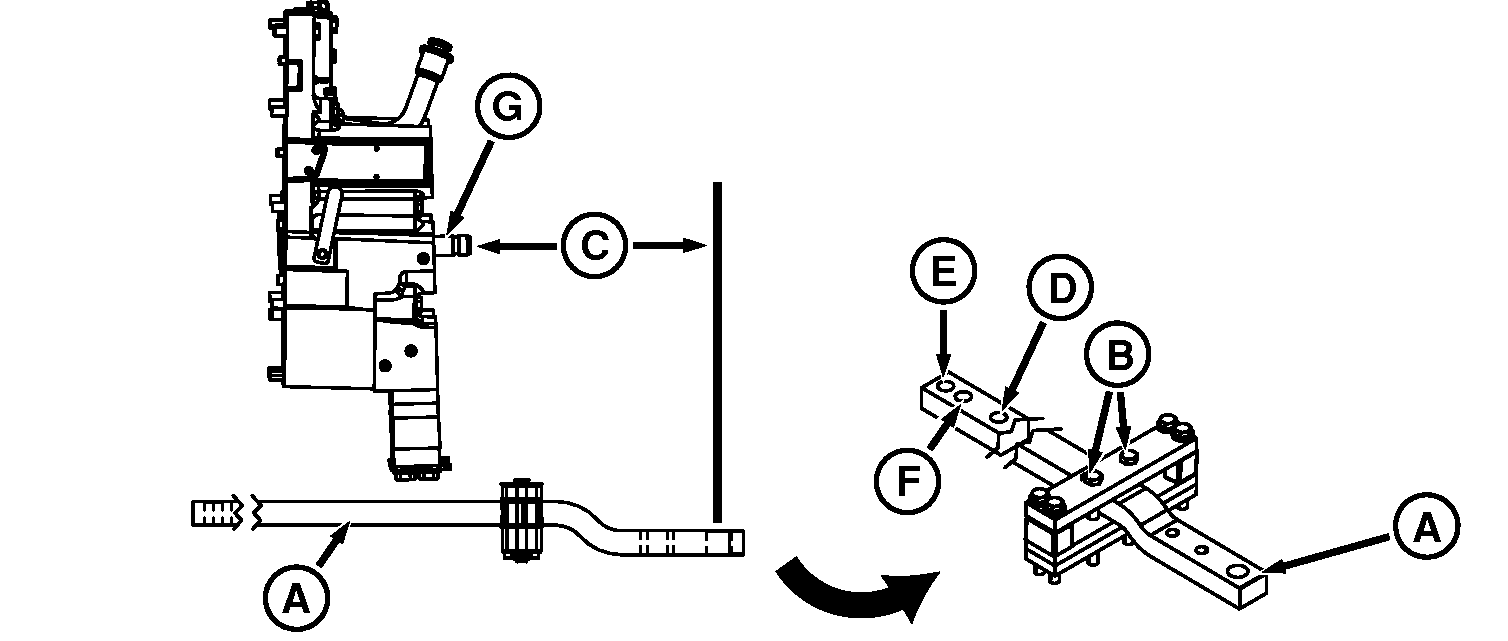

A - Barre d'attelage

B - Boulons de blocage

C - Dimension

D - Position courte

E - Position longue

F - Position moyenne

G - Arbre de PDF

IMPORTANT: Certains équipements lourds peuvent exercer une contrainte excessive sur la barre d'attelage (A). Ces contraintes sont considérablement augmentées par la vitesse et en terrain accidenté. Ne pas dépasser la charge verticale statique maximum de la barre d'attelage, pour une longueur/position donnée de barre d'attelage, comme indiqué dans le tableau ci-dessous.

Limites de charge de la barre d'attelage
Longueur/position de la barre d'attelage	Dimension (C)	Charge verticale maximum—Barre d'attelage catégorie 2	Charge verticale maximum—Barre d'attelage catégorie 3	Charge verticale maximum — Barre d'attelage de catégorie 3 à usage intensif	Régime de PDF
1—Courte/orifice arrière	254 mm (10 in)	2268 kg (5000 lb)	2766 kg (6100 lb)	4536 kg (10000 lb)	Sans PDF
2—Moyenne/orifice central	256 mm (14 in)	1678 kg (3700 lb)	2131 kg (4700 lb)	3493 kg (7700 lb)	540 tr/min
3—Longue/orifice avant	406 mm (16 in)	1430 kg (3150 lb)	1837 kg (4050 lb)	2994 kg (6600 lb)	1000 tr/min
