Utilisation du dispositif d'attelage

RXA0109284-UN-10AUG10

RXA0112501-UN-14DEC10

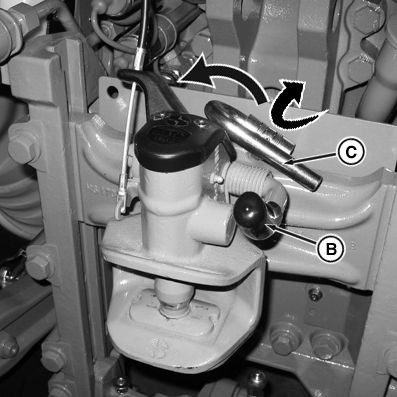

A - Levier (dans la cabine)

B - Levier de déblocage

C - Levier de réglage de hauteur

Le dispositif d'attelage peut être désenclenché à partir du fauteuil du conducteur, à l'aide du levier (A).

ATTENTION: Éviter les risques d'accident. Ne pas approcher les mains ni les doigts du mécanisme de verrouillage de l'attelage.

Le dispositif d'attelage se ferme soit automatiquement lorsque l’oeillet de remorquage s'introduit dans l'attelage, soit manuellement à l'aide du levier de déblocage (B).

La hauteur du dispositif d'attelage se règle à l'aide du levier de réglage de la hauteur (C). Pour régler la hauteur, pivoter le levier de réglage de hauteur (C) vers l'arrière, puis glisser le levier vers la gauche.
