Fonctionnement du dispositif d'attelage hydraulique

1. NOTE: Le relevage et l'abaissement du dispositif d'attelage hydraulique sont commandés par l'intermédiaire du distributeur auxiliaire I (B).


   RXA0109284-UN-10AUG10


   RXA0126830-UN-14JUN12


   RXA0126859-UN-14JUN12

   A - Levier

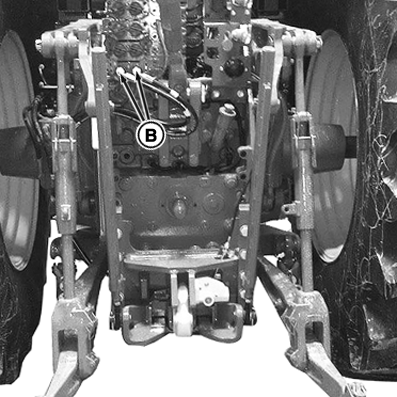

   B - Raccord du distributeur auxiliaire I

   C - Axe

   D - Crochet

   E - Barre d'attelage

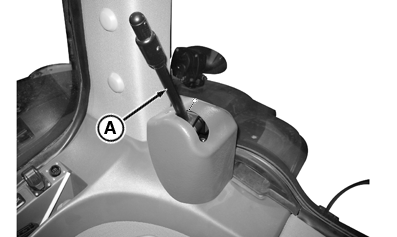

   Pour déverrouiller le dispositif d'attelage hydraulique, le relever en actionnant le levier (A) vers la droite puis l'abaisser à la hauteur désirée.

---




2. Reculer le tracteur et relever le dispositif d'attelage hydraulique de manière à ce que le crochet d'attelage s'engage dans l'oeillet.

3. Relever le dispositif d'attelage hydraulique en position de transport/verrouillée.

4. Vérifier que le dispositif d'attelage hydraulique est en position verrouillée. Actionner le levier de déverrouillage vers la droite. Le levier ne doit pas bouger.

   ATTENTION: Éviter les dommages corporels et matériels lors de l'utilisation du dispositif d'attelage hydraulique. Avant de déplacer le tracteur, s'assurer que le dispositif d'attelage hydraulique est relevé au maximum et verrouillé. Régler les cales de débattement ou les stabilisateurs pour éviter les contacts accidentels et les coincements.

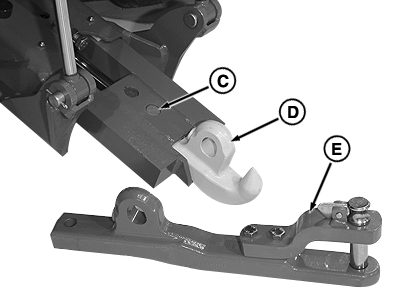

5. Pour changer le raccord, retirer l'axe (C) et le crochet (D), puis faire coulisser la barre d'attelage (E) et remettre en place l'axe.
