Contacteurs de commande à distance
RXA0112400-UN-21DEC10
Contacteurs de commande du relevage arrière montés sur le bloc de distributeurs auxiliaires
A - Contacteur de commande à distance du relevage monté sur le bloc de distributeurs
Les tracteurs sans extension d'aile ont des contacteurs de commande à distance montés sur le bloc de distributeurs (A).
ATTENTION: Pour éviter tout risque de blessure ou de détérioration
dÛ au mouvement du tracteur, veiller à ce que la transmission
soit sur PARK (stationnement) avant d'utiliser les contacteurs externes
de commande du relevage. Rester à l'écart des points
d'interférence lors de l'utilisation des contacteurs externes
de commande du relevage.
Les tracteurs avec extensions d'aile (en option) peuvent être équipés en option d'un contacteur de montée (C) et d'un contacteur de descente (D) sur les ailes arrière. Les contacteurs d'extension (A) et de rétraction (B) du distributeur auxiliaire III sont disponibles pour la barre de poussée hydraulique. Un contacteur de commande à distance de la PDF arrière (E) est également disponible.

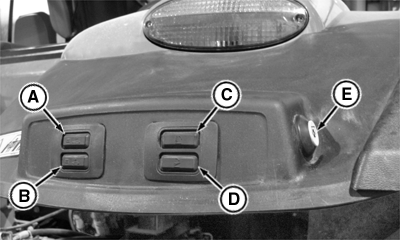

RXA0108234-UN-28JUN10
Contacteurs du relevage arrière montés sur l'aile
RXA0109659-UN-23AUG10
Contacteurs de commande du relevage avant
A - Extension du distributeur auxiliaire arrière (suivant équipement)
B - Rétraction du distributeur auxiliaire arrière (suivant équipement)
C - Contacteur de montée du relevage arrière
D - Contacteur de descente du relevage arrière
E - Contacteur de PDF arrière (suivant équipement)
F - Contacteur de montée du relevage avant
G - Contacteur de descente du relevage avant
H - Contacteur de PDF avant (suivant équipement)
Les tracteurs avec relevage avant peuvent être équipés de contacteurs de commande à distance de montée (F) et de descente (G). Les tracteurs avec PDF avant peuvent être équipés d'un contacteur de commande à distance de la PDF avant (H).|
