Contrôle d'usure de la barre d'attelage
ATTENTION: Les pièces usées doivent être remplacées
par des pièces neuves.
RXA0113608-UN-09FEB11
RXA0113610-UN-07FEB11
A - Diamètre de l'axe
B - Diamètre du trou de logement

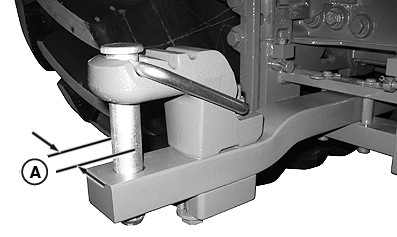

Contrôler le diamètre (A) de l'axe.
| Objet de la mesure | Nature de la mesure | Valeur prescrite |
| Barre d'attelage oscillante, axe | Limite d'usure ou diamètre minimum | 29.5 mm 1.16 in |

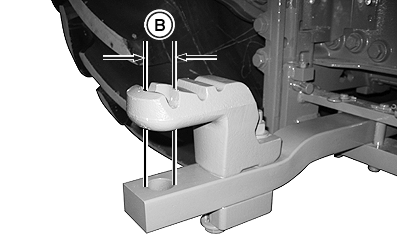

Contrôler le diamètre (B) des trous d'axes d'attelage supérieur et inférieur.
| Objet de la mesure | Nature de la mesure | Valeur prescrite |
| Trous d'axes d'attelage supérieur et inférieur (mesurés dans le sens de marche) | Limite d'usure ou diamètre maximum autorisé | 35,0 mm (ovale) 1.38 in (ovale) |
|
ZE59858,00006A0-28-20130327 |
