Branchement d'équipements électroniques compatibles

RXA0104285-UN-11AUG09

Montant avant droit

RXA0108237-UN-28JUN10

Prise pour équipements à l'arrière du tracteur

RXA0108240-UN-28JUN10

Connecteur ISO 11783

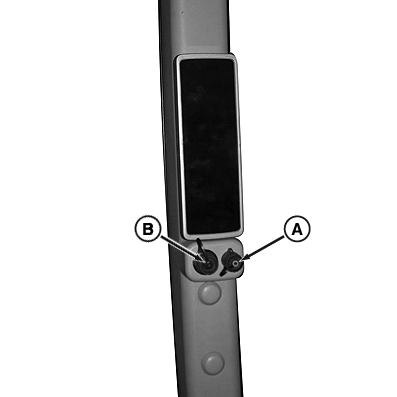

A - Connecteur conforme à la norme ISO 11786 (montant d'angle droit)

B - Connecteur GreenStar (montant d'angle gauche)

C - Poignée

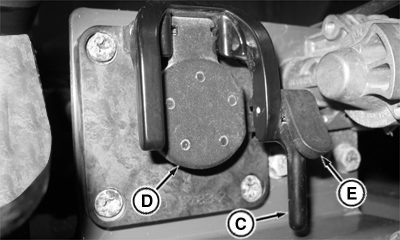

D - Prise pour équipements (arrière du tracteur)

E - Déverrouillage

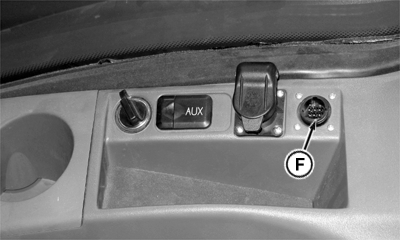

F - Connecteur conforme à la norme ISO 11783 (montant droit)

Tous les tracteurs série 7R sont adaptés au dispositif ISOBUS et offre des connexions pour les équipements conformes aux deux normes ISO 11786 et 11783. La prise ISO 11786 représentée à droite permet la transmission d'un signal de vitesse fournit par radar ou par GPS. Voir Configuration du tracteur pour l'utilisation d'un GPS/radar dans cette section.

Le connecteur GreenStar™ (B) situé sur la console d'angle permet le branchement de consoles GreenStar. Pour le faisceau d'adaptation compatible, consulter le concessionnaire John Deere™.

IMPORTANT: La prise ISOBUS 11783 (F) située sur la console droite peut être utilisée uniquement avec des composants conforme à la norme ISO 11783. Toute autre utilisation risque d'endommager les composants électroniques du tracteur.

La préparation au raccordement de l'ISOBUS comprend un connecteur conforme à la norme ISO 11783 se situant sur la console droite et une prise pour équipements située à l'arrière du tracteur destinée à faciliter la communication tracteur/équipement.
